상세 정보 |
|||
| 밸브 재료: | WCB | 자리: | PPL |
|---|---|---|---|
| 포장: | 유연한 흑연 | 연결: | 웨이퍼 |
| 크기: | DN50 | 모델: | Q71F |
제품 설명

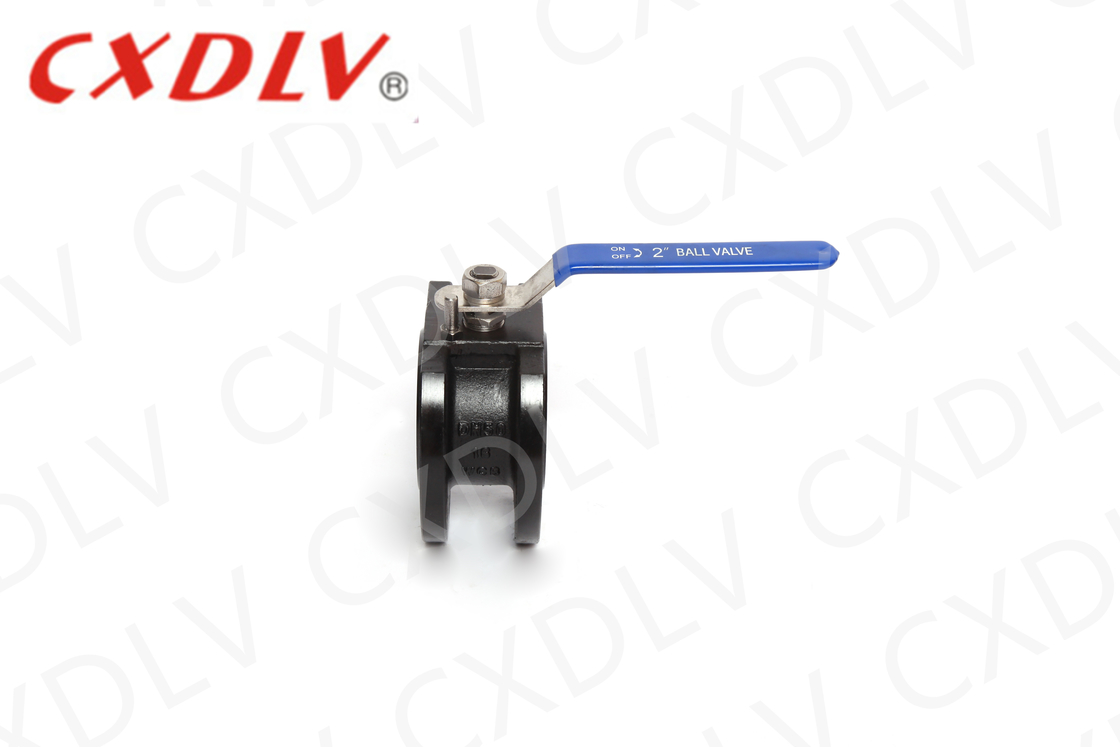

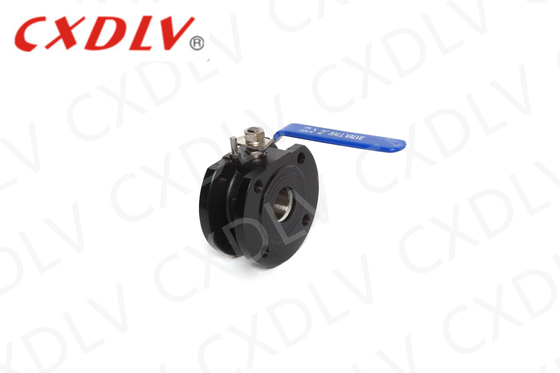

WCB 탄소 스틸 웨이퍼 얇은 플랜지 공 밸브 스테인레스 스틸 핸들
제품 특성
1PC 웨이퍼 볼 밸브
적용 가능한 표준:
- 설계 및 제조: GB / T12237 / 1989
- 연결: JB / T79
- 방화성 시험: GB / T13927 - 1992
크기 범위:
- DN15 ~ DN200
명목 압력:
- 1.6 ~ 4.0 MPa
온도 범위:
- 20 °C ~ 350 °C
웨이퍼 볼 밸브는 이탈리아 기술을 도입하여 개발된 초단 플랜지 거리 볼 밸브의 새로운 세대입니다. 볼 채널의 모양은 직사각형입니다.V형 및 O형이 제품은 컴팩트한 구조, 작은 크기, 가벼운 무게 및 편리한 설치의 특징을 가지고 있습니다.
| 단위:mm | |||||
| 압력 | 크기 | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
적용
웨이퍼 볼 밸브는 석유, 화학, 금속, 발전소, 가벼운 산업 및 기타 분야에서 자동으로 석유, 물, 가스 및 직물 또는 섬유 액체를 조정하거나 차단하는 데 널리 사용될 수 있습니다.
강도
1특유의 설계는 압축 표면 사이의 마찰 없는 전송을 가능하게 하며, 이는 밸브의 수명을 연장시킵니다.
2탄력적인 좌석 토크에 의해 생성됩니다.
3기발한 윙 디자인으로 밸브는 시밀 표면 사이에 보상 및 누출이 없도록 점점 더 단단한 자동 밀폐 기능을 갖습니다.
4작은 크기, 가벼운 무게, 가벼운 무게 및 설치가 쉽습니다.
5공기 및 전기 장치는 원격 제어 및 프로그램 제어 요구 사항을 충족시키기 위해 사용자 요구 사항에 따라 구성 될 수 있습니다.
6대체 좌석 재료는 다양한 미디어에 적용 될 수 있습니다.
모델 선택
웨이퍼 볼 밸브
| 모델 번호 | 작업 압력 /Mpa |
적용 가능한 온도 /°C |
적용 가능한 중간 |
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 |
질소 |
| Q71F-25P | 2.5 | 질소 | |
| Q71F-16Ti | 1.6 | 산화성 부식성 매체 | |
| Q71F-25Ti | 2.5 | 산화성 부식성 매체 |
