| MOQ: | 1개 조각 |
| 가격: | 협상 가능 |
| 배달 기간: | 7-30일 |
| 지불 방법: | L / C, T / T, 웨스턴 유니온 |

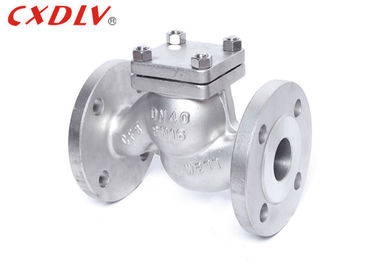

튼튼한 지구 정지 리프트첵 벨브 플랜지 연결 작풍
명세
1.Design와 제조: GB/T12235
2. 정면으로 마주보는 차원: GB/T12221
3.End 플랜지 차원: JB/T79
4.Pressure 시험: JB/T9092
신청
플랜지 리프트첵 벨브의 구조는 일반적으로 스톱 밸브와 유사합니다. 벨브 플랩은 수로에 있는 선에 따라서 여기저기 움직이고, 활동은 믿을 수 있습니다, 그러나 가볍고 작은 구경의 경우를 위해 적당한 유동성 저항은 큽니다. 리프트첵 벨브는 똑바르기도 하고 수직 버전에서 유효합니다. 똑바르 교류 리프트첵 벨브는 수평선에 일반적으로 단지 수직 리프트첵 벨브는 수직선에 일반적으로 설치되는 그러나, 설치됩니다.
| DN | L | D | D1 | D2 | b | Z-φd | H |
| 15 | 130 | 95 | 65 | 45 | 14 | 4-φ14 | 77 |
| 20 | 150 | 105 | 75 | 55 | 14 | 4-φ14 | 77 |
| 25 | 160 | 115 | 85 | 65 | 14 | 4-φ14 | 80 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-φ18 | 85 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-φ18 | 95 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-φ18 | 105 |
| 65 | 290 | 180 | 145 | 125 | 18 | 4-φ18 | 120 |
| 80 | 310 | 195 | 160 | 145 | 20 | 8-φ18 | 130 |
| 100 | 350 | 215 | 180 | 160 | 20 | 8-φ18 | 140 |
| 125 | 400 | 245 | 210 | 180 | 22 | 8-φ18 | 155 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-φ23 | 180 |
| 200 | 600 | 335 | 295 | 265 | 26 | 12-φ23 | 211 |
| 250 | 730 | 405 | 355 | 320 | 30 | 12-φ25 | 260 |
| 300 | 850 | 460 | 410 | 375 | 34 | 12-φ25 | 323 |
특징
1. 플랩은 벨브 몸통의 수직 중앙선에 따라서 미끄러집니다
2, 수평한 임명을 위해 적당한
3개는, 바다표범 어업 그네 유형 보다는 더 낫습니다
4개는 필요한 봄으로, 설치될 수 있습니다
Package&Delivery
패킹 세부사항: 우리는 다른 벨브에 따라 적당한 목제 케이스를 선택하고 타박상의 경우에는 포장하기 위하여 숙련공을 배열합니다. 장기 협력한 운송업자는 저희를 위한 공간, 명확한 세관 및 수송을 지체 없이 예약할 것입니다. 수송을 위한, 바다에 의하여, 공기에 의하여 그리고 기차로 3가지의 방법이 있습니다. 우리는 고객의 필요에 따라 수송에게 준비할 것입니다.
납품 세부사항: 순서에 따라, 7~60days
FAQ
Q: 당신 무역 회사 또는 제조자는입니까?
A: 우리는 공장입니다.
Q: 얼마나 당신의 배달 시간은 입니까?
A: 순서에 따르면, 7~60days.
Q: 당신은 표본을 제공합니까? 그것은 자유로우나 여분 입니까?
A: 그렇습니다, 우리는 표본 책임을 무료로 제안할 수 있고 그러나 운임의 비용을 지불하지 않습니다.
Q: 지불의 당신의 기간은 무엇입니까?
A: Payment=1000USD<>, 미리 30% T/T, shippment의 앞에 균형.
비디오
비디오
비디오
비디오
비디오
|
|
