제품 상세 정보:
결제 및 배송 조건:
|
| 디스크 재질: | CF8/CF8M/WCB/CF3/CF8M | 연결: | 웨이퍼 |
|---|---|---|---|
| 표준: | GB | 압력: | PN16 |
| 온도: | -20C~200C | 힘: | 수력입니다 |
| 하이 라이트: | 체크 밸브 플랜지를 들어 올리는 것을 중지,DN100 체크 밸브 플랜지,플랜지 웨이퍼 체크 밸브 |
||
사양
1.설계 및 제조:GB/T12235
2.대면 크기:GB/T12221
3.끝 플랜지 크기:JB/T79
4.압력 시험:JB/T9092
적용

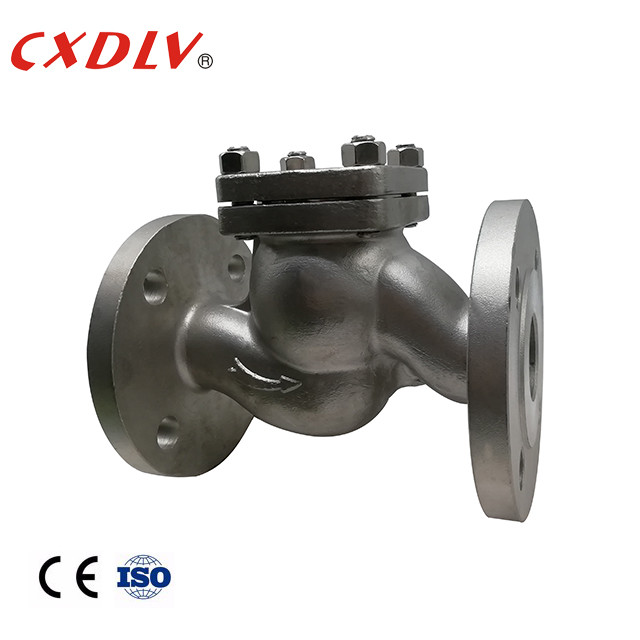

플랜지 리프팅 체크 밸브의 구조는 일반적으로 정지 밸브와 유사합니다. 밸브 플랩은 채널의 라인을 따라 위아래로 움직이며 동작은 신뢰할 수 있습니다.하지만 유체 저항은 크다, 가볍고 작은 칼리버의 경우에 적합합니다. 리프팅 체크 밸브는 직선 및 수직 버전으로 모두 제공됩니다.직류 리프트 체크 밸브는 일반적으로 수평선에서만 설치됩니다., 수직 리프트 체크 밸브는 일반적으로 수직 선에 설치됩니다.
| DN | L | D | D1 | D2 | b | Z-φd | H |
| 15 | 130 | 95 | 65 | 45 | 14 | 4-φ14 | 77 |
| 20 | 150 | 105 | 75 | 55 | 14 | 4-φ14 | 77 |
| 25 | 160 | 115 | 85 | 65 | 14 | 4-φ14 | 80 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-φ18 | 85 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-φ18 | 95 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-φ18 | 105 |
| 65 | 290 | 180 | 145 | 125 | 18 | 4-φ18 | 120 |
| 80 | 310 | 195 | 160 | 145 | 20 | 8-φ18 | 130 |
| 100 | 350 | 215 | 180 | 160 | 20 | 8-φ18 | 140 |
| 125 | 400 | 245 | 210 | 180 | 22 | 8-φ18 | 155 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-φ23 | 180 |
| 200 | 600 | 335 | 295 | 265 | 26 | 12-φ23 | 211 |
| 250 | 730 | 405 | 355 | 320 | 30 | 12-φ25 | 260 |
| 300 | 850 | 460 | 410 | 375 | 34 | 12-φ25 | 323 |
특징
1. 플랩은 밸브 몸의 수직 중앙선을 따라 슬라이드
2, 수평 설치에 적합
3, 밀폐는 스윙 유형보다 낫습니다
4, 필요에 따라 봄을 설치할 수 있습니다
패키지 & 배달
포장 세부 사항: 우리는 각종 밸브에 따라 적합한 나무 케이스를 선택하고, 적재자의 경우 포장하는 숙련 된 노동자를 편성합니다. 장기 협력하는 운송업자는 공간을 예약합니다.당분간 관세와 운송을 처리합니다.운송 방법은 세 가지로 해상, 항공, 기차로 고객들의 필요에 따라 운송을 할 수 있습니다.
배송 세부 사항: 주문에 따라 7~60days
FAQ
Q: 당신은 무역 회사나 제조업체인가요?
A: 우리는 공장입니다.
Q: 배송시간은 얼마인가요?
A: 주문에 따라, 7 ~ 60days.
Q: 샘플을 제공합니까? 무료 또는 추가?
A: 예, 우리는 무료로 샘플을 제공 할 수 있지만 화물 비용을 지불하지 않습니다.
Q: 지불 조건은?
A: 지불 <=1000USD, 100% 사전. 지불>=1000USD, 30% T/T 사전, 출하 전에 잔액.
