상세 정보 |
|||
| 바디 재질: | CF8, CF8M, WCB, CF3, CF3M | 좌석 물자: | 폴리 테트라 플루오로 에틸렌 |
|---|---|---|---|
| 작동시키는 것: | 두 배 행동의 단 하나 행동 | 표준: | GB, ANSI, JIS, DIN |
| 크기: | 1/2 " ~8" | 매질: | 물 기름 가스 |
| 강조하다: | 압축 공기를 넣은 운영한 공 벨브,압축 공기를 넣은 운영한 벨브 |
||
제품 설명

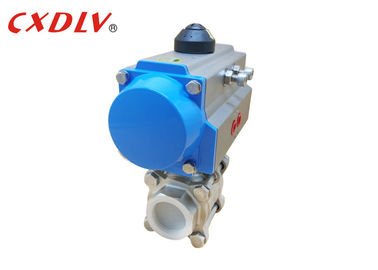

PN16 압축 공기를 넣은 움직여진 공 벨브 두 배 임시 피스톤 두 배 플랜지 끝
명세
- 선반과 피니언 디자인 회전하는 4분의 1 회전 압축 공기를 넣은 액추에이터
- 두 배 행동하거나 봄 반환 버전
- 벨브에 쉬운 설치를 위한 ISO5211, DIN3337 및 Namur 공용영역, 한계 스위치 박스 및 positioner
- 실내와 옥외 신청을 위해 적당한
- 토크를 주십시오 3Nm에서 13,024Nm (DA 버전)와 4Nm 6,584Nm (SR 버전)에에 산출을
- 니켈에 의하여 도금되는 피니언을 가진 알루미늄 합금 주거
- ± 5℃의 여행 정지 조정을 가진 여행 각 90°
- -20℃에서 +80℃에 온도에 8 막대기까지 2 막대기에서 운영 압력
이점
1. 타입 3 조각: 가득 차있는 구멍: 압축 공기를 넣게 움직이는 (싱글 혹은 더블 행동)
2. 100mm (4 ″) BSP 여성 (NPT, BSPT 요청에)에게 크기 & 연결 6mm (1/4의 ″)
3. 의무 공기: 비활성 기체: 기름: 과정: 증기: 물
4. 물자 스테인리스 몸, 공 & 줄기: RPTFE 좌석
기술적인 자료
주문하는 두 배 임시 압축 공기를 넣은 액추에이터 아니.
| 만드십시오 | 토크를 주십시오 (6Bar) | |
| 여십시오 | 닫히십시오 | |
| 행위 050S | 13.2Nm | 6.7Nm |
| 행위 063S | 24.1Nm | 11.1Nm |
| 행위 075S | 47.7Nm | 22.1Nm |
| 행위 090S | 73.1Nm | 36.7Nm |
| 행위 100S | 109Nm | 50.7Nm |
| 행위 115S | 176Nm | 82Nm |
| 행위 125S | 227Nm | 105Nm |
| 행위 145S | 357Nm | 165Nm |
| 행위 160S | 456Nm | 224Nm |
| 행위 190S | 871Nm | 379Nm |
| 행위 210S | 1000Nm | 521Nm |
| 행위 240S | 1423Nm | 721Nm |
| 행위 270S | 2345Nm | 1060Nm |
| 행위 300S | 2956Nm | 1460Nm |
| 행위 350S | 4247Nm | 2346Nm |
| 행위 400S | 6559Nm | 2624Nm |
이 공 벨브도 함께 사용할 수 있는 부속품
온/오프 지시자
Namur 전부 표준에 있는 표준 솔레노이드 벨브
압축 공기를 넣고 & 전기 압축 공기를 넣은 벨브 Positioner
탈착식 수동 무시
패널판에 온/오프 표시를 위한 한계 스위치
여과기 + 압력 계기도의 규칙 조합
모형 선택
3PC 실 압축 공기를 넣은 공 벨브
| 제품 이름 | 3PC 실 공 벨브 | |||
| 압력 | 1000WOG | |||
| 벨브 Matreial | CF8/SS304 | CF8M/SS316 | WCB | |
| 연결 | BSP/BSPT/NPT | |||
