제품 상세 정보:
결제 및 배송 조건:
|
바디 재질: | SS304 SS316 | 공 물자: | CF8, CF8M |
---|---|---|---|
좌석 물자: | 폴리 테트라 플루오로 에틸렌 | 표준: | GB, ANSI, JIS, DIN |
크기: | DN15 ~ DN200 | 압박: | 10K 20K |
하이 라이트: | cf8m 공 벨브,플랜지 끝 공 벨브 |

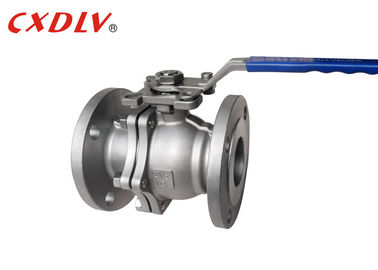

JIS 20K 2PC 주철강 공 벨브 ISO5211는 모터를 위한 설치 패드를 지시합니다
명세
공 벨브
적용 가능한 기준:
- 디자인과 제조: ASME B16. 34, API608
- 연결: JIS B2212 ~ B213
- 시험과 검사: JIS B2003, API6D
- 정면으로 마주보는 차원: JIS B2002
크기 범위:
- DN15 ~ DN200
압력 등급:
- JIS 10K 20K
온도 편차:
- - 20 °C ~ 185 °C
공 벨브 오프닝 및 결산 부분 (공)는 밸브 대에 의해 몰고 밸브 대의 축선의 주위에 자전합니다. 그것은 주로 중간 진행중인 것 차단하거나 켜기 위하여 이용되고, 또한 유동성 규칙 및 통제를 위해 사용될 수 있습니다. 실용 모형에는 조밀한 구조, 믿을 수 있는 바다표범 어업, 간단한 구조 및 편리한 정비의 이점이 있고, 바다표범 어업 표면은 및 둥근 표면은 매체에 의해 쉽게 침식되지 않는, 닫히는 국가에서 수시로 운영하고 유지하기 쉽.
압력 | 크기 | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | 저희에게 자유롭게 연락하십시오 | |||||||||||||||||
80 | ||||||||||||||||||
100 | ||||||||||||||||||
125 | ||||||||||||||||||
150 | ||||||||||||||||||
200 |
신청
, 또한 물 용매의, 산성 및 천연 가스와 같은 일반적인 작동 매체를 위해 적당한 산소 과산화 수소, 메탄 및 에틸렌과 같은 각종 기업에서 널리 이용되는 가혹한 근무 조건에 매체를 위해 적당한.
힘
1. 유동성 저항은 작습니다: 구체와 벨브 몸통 사이 연결 관의 단면은 동등하, 둥근 통행은 원형 아크 및 구체를 통해서 중간 통행에 의해 연결되고, 유동성 저항은 작습니다.
2. 좋은 밀봉 성과: 밸브대 좋은 지키는 특정 탄력 있는 개악을 가진 PTFE 물자를 및 고강도는 채택해, 성과를 달성하고 벨브의 안정성을 밀봉하.
3. 긴 서비스 기간: 목 물자를 보는 벨브 핵심 및 빛은 오스테나이트계 스테인리스로 만들고, 밸브대 물자는 좋은 내식성을 달성할 수 있고 벨브의 서비스 기간을 머리말을 붙이는 PTFE로 만듭니다.
모형 선택
2PC 가득 차있는 항구 뜨 공 벨브
표준 | ANSI | GB | JIS | DIN |
압력 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
모형 | 1) 높은 플랫폼 모형 2) 손잡이 모형 |
