상세 정보 |
|||
| 구조: | 2pc | 벨브 유형: | 뜨 |
|---|---|---|---|
| 압박: | PN16/PN25/PN40 | 크기: | DN15~DN200 |
| 매질: | 물 기름 가스 | 표준: | ANSI/JIS/DIN |
| 강조하다: | cf8m 공 벨브,스테인리스 볼 밸브 |
||
제품 설명

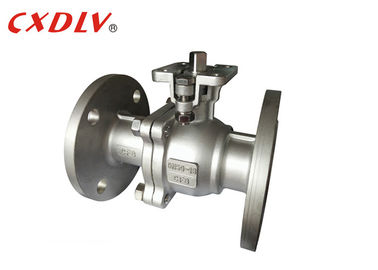

전기 액추에이터 직접적인 거치 SS 공 벨브 플랜지 유형 명목 치수 DN50 ~ DN200
명세
공 벨브
적용 가능한 기준:
- 디자인과 제조: GB12237-89
- 연결: JB/T79
- 내화성이 있는 시험: API607 제 4 1993년
- 시험과 검사: GB/T13927-1992
크기 범위:
- DN15~DN200
압력 등급:
- GB PN16 PN25 PN40
온도 편차:
- -20°C~185°C
공 벨브, 오프닝 및 결산 일원 (구체)는 밸브 대에 의해 몰고 공 벨브의 축선의 주위에 자전합니다. 그것은 또한 유동성 규칙 및 통제를 위해 사용될 수 있습니다. 단단하 밀봉한 V 공 벨브는 단단하 용접한 탄화물 합금의 V 모양 핵심과 금속 좌석 사이 강한 전단력을 비치하고 있습니다. 의 마이크로 단단한 입자를 위해 특히 적당합니다 섬유 포함. 등. 다 방법 공 벨브는 뿐만 아니라 가동 가능하게 매체의 합류, 나누, 및 교류 방향 엇바꾸기를 통제할 수 있고, 또한 어떤 수로든지 닫고 다른 둘 수로를 연결할 수 있습니다.
| PN (Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | 저희에게 자유롭게 연락하십시오 | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 | |||||||||||||||||
신청
공 벨브는 매체의 교류 방향을 삭감하고, 배부하고 바꾸는 주로 사용한 진행중입니다.
이점
1. 돌격 방위는 밸브 대를 장기 가동을 위해 매끄럽고 그리고 가동 가능하다 시키는 밸브 대의 마찰 토크를 감소시킵니다.
2. 정전기 방지 기능: 봄은 공, 밸브 대 및 벨브 몸통 사이에서 배열되고, 엇바꾸기 과정 도중 일어난 정전기는 파생될 수 있습니다.
3. 폴리테트라플루오로에틸렌과 같은 물자에는 좋이 있고기 때문에 재산을 각자 기름을 바르기 구체를 가진 마찰 손실이 작기 압축 공기를 넣은 공 벨브의 서비스 기간은 길.
모형 선택
2PC 가득 차있는 항구 뜨 공 벨브
| 표준 | ANSI | GB | JIS | DIN |
| 압력 | 150LB/300LB | PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| 모형 | 1) 높은 플랫폼 모형 2) 손잡이 모형 | |||
