상세 정보 |
|||
| 밸브 재료: | CF8 | 시트 소재: | PTFE |
|---|---|---|---|
| 압력: | PN40 | 크기: | DN15~DN200 |
| 인증서: | CE | 기준: | GB |
| 강조하다: | cf8m 공 벨브,플랜지 끝 공 벨브 |
||
제품 설명

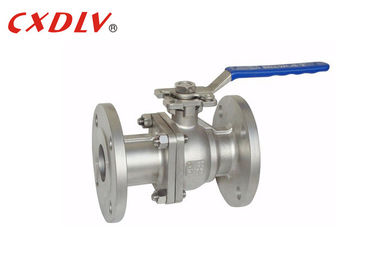

전기 액추에터 고압 풀 포트 두 조각 볼 밸브 이중 플랜지 끝
사양
높은 플랫폼 볼 밸브
적용 가능한 표준:
- 설계 및 제조:GB12237-89
- 연결: JB/T79
- 방화성 테스트: API607 4th 1993
- 시험 및 검사:GB/T13927-1992
크기 범위:
- DN15~DN200
압력 등급:
- GB PN16 PN25 PN40
온도 범위:
- -20°C~185°C
볼 밸브, 열 및 닫기 구성 요소 (구) 는 밸브 줄기에 의해 구동되고 볼 밸브의 축 주위를 회전합니다. 또한 유체 조절 및 제어에 사용할 수 있습니다.다방향 볼 밸브는 유연하게 협류를 제어 할 수있을뿐만 아니라, 분할, 그리고 흐름 방향 전환 매개체의, 또한 어떤 채널을 닫고 다른 두 채널을 연결 할 수 있습니다.
| PN ((Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | 자유롭게 연락하세요. | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 | |||||||||||||||||
적용
볼 밸브는 석유 정제, 장거리 파이프 라인, 화학, 종이, 의약품, 물 보존, 전기, 지방, 철강 및 기타 산업에서 널리 사용됩니다.
장점
1. 작은 유체 저항: 공기 공 밸브는 모든 밸브 분류의 유체 저항 중 가장 작습니다, 심지어 작은 지름 공기 공 밸브, 그것의 유체 저항은 매우 작습니다..
2- 줄기 밀폐는 신뢰할 수 있습니다: 밸브 줄기는 단지 회전하고 위아래 움직이지 않기 때문에 밸브 줄기의 포장 밀폐는 쉽게 깨지지 않습니다.그리고 밀폐 용량은 중압 증가와 함께 증가.
3밸브 좌석의 밀폐 성능은 좋습니다: PTFE와 같은 탄력성 물질로 만든 밀폐 고리는 밀폐하기가 쉽습니다.그리고 공기 공구 밸브의 밸브 밀폐 능력은 중간 압력 증가와 함께 증가.
모델 선택
고압 볼 밸브
| 표준 | ANSI | GB | JIS | DIN |
| 압력 | 150LB/300LB | PN16/PN25 | 10K/20K | PN16/PN25/PN40 |
| 소재 | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| 모델 | 1) 높은 플랫폼 모델 2) 핸들 모델 | |||
