제품 상세 정보:
결제 및 배송 조건:
|
밸브: | CF8 | 공: | CF8 |
---|---|---|---|
좌석 물자: | 폴리 테트라 플루오로 에틸렌 | 표준: | 안시 |
크기: | 1/2 " ~8" | 구조: | 가득 차있는 항구 |
하이 라이트: | cf8m 공 벨브,플랜지 끝 공 벨브 |

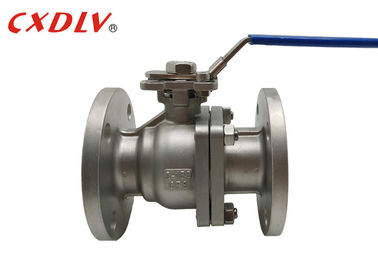

150LB CF8 스테인리스를 벨브 2 인치 플랜지를 붙였습니다 공 손잡이에 의하여 작동하는 분류하십시오
명세
던지는 뜨 공 벨브
적용 가능한 기준:
- 디자인과 제조: GB12237-89
- 연결: JB/T79
- 내화성이 있는 시험: API607 제 4 1993년
- 시험과 검사: GB/T13927-1992
크기 범위:
- 1/2 " ~8"
압력 등급:
- ASME CL, 150, 300
온도 편차:
- -20°C~185°C
* 종류 150LB 2개 조각 스테인리스 플랜지 가득 차있는 항구 공 벨브
플랜지가 붙은 공 벨브는 우리가 나르는 다른 공 벨브 보다는 다른 접속 방식을 비치하고 있습니다. 허용합니다 더 쉬운 청소 및 보충을 다른 플랜지가 붙은 연결, 토륨 e 벨브로 짝지워지는 것을 의미했습니다.
압력 | 크기 | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P |
Class150 | 1/2” | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
3/4" | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
1" | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
1 1/2” | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
2" | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
2 1/2” | 명세는 더, 저희에게 자유롭게 연락합니다 | |||||||||||||
3" | ||||||||||||||
4" | ||||||||||||||
5" | ||||||||||||||
6" | ||||||||||||||
8" |
간단히 소개
뜨 공 벨브의 구조는 뜨고 있습니다. 중간 압력의 활동의 밑에, 공은 어느 정도 진지변환을 생성하고 바다표범 어업 표면에 대하여 출구 끝에 출구 끝의 바다표범 어업을 지키기 위하여 누를 수 있습니다.
뜨 공 벨브에는 간단한 구조가 및 좋것에는 있어 성과를 밀봉하, 그러나 작동 매체를 복종된 출구 바다표범 어업 반지에 공의 짐은 전부 전달되, 그래서 바다표범 어업 반지 물자가 둥근 매체의 작업 양을 저항할 수 있다는 것을 고려하는 것이 필요합니다. 이 구조는 중간과 저압 공 벨브에서 널리 이용됩니다.
공 벨브의 힘
1. 유동성 저항은 작, 가득 차있 구멍 공 벨브는 교류 저항 없이 거의 입니다.
2. 간단한 구조, 소형과 경량.
3. 그것에는 2개의 밀봉 얼굴이 있고, 공 벨브의 바다표범 어업 표면 물자에는 각종 플라스틱에서 널리 이용되고, 좋이 완전한 바다표범 어업을 달성할 수 있습니다 성과를 있고 밀봉하. 그것은 또한 진공 계속 체계에서 널리 이용됩니다.
모형 선택
2PC 가득 차있는 항구 뜨 공 벨브
표준 | ANSI | GB | JIS | DIN |
압력 | 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
모형 | 1) 높은 플랫폼 모형 2) 손잡이 모형 |
