제품 상세 정보:
결제 및 배송 조건:
|
밸브: | CF8 | 공: | CF8 |
---|---|---|---|
좌석 물자: | 폴리 테트라 플루오로 에틸렌 | 표준: | 안시 |
크기: | 1/2 " ~8" | 구조: | 가득 차있는 항구 |
하이 라이트: | cf8m 공 벨브,플랜지 끝 공 벨브 |

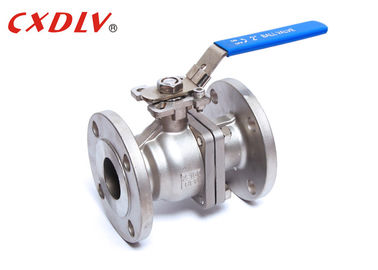

정상적인 압력은 높은 플랫폼 공 벨브 손잡이 레버 150LB DN50 플랜지를 붙였습니다
명세
150LB 공 벨브
적용 가능한 기준:
- 디자인과 제조: GB12237-89
- 연결: JB/T79
- 내화성이 있는 시험: API607 제 4 1993년
- 시험과 검사: GB/T13927-1992
크기 범위:
- 1/2 " ~8"
압력 등급:
- ASME CL, 150, 300
온도 편차:
- -20°C~185°C
* 종류 150LB 2개 조각 스테인리스 플랜지 가득 차있는 항구 공 벨브
플랜지가 붙은 공 벨브는 우리가 나르는 다른 공 벨브 보다는 다른 접속 방식을 비치하고 있습니다. , 벨브 허용합니다 더 쉬운 청소 및 보충을 다른 플랜지가 붙은 연결로 짝지워지는 것을 의미했습니다.
압력 | 크기 | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P |
Class150 | 1/2” | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
3/4" | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
1" | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
1 1/2” | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
2" | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
2 1/2” | 명세는 더, 저희에게 자유롭게 연락합니다 | |||||||||||||
3" | ||||||||||||||
4" | ||||||||||||||
5" | ||||||||||||||
6" | ||||||||||||||
8" |
간단히 소개
뜨 공 벨브의 구조는 뜨고 있습니다. 중간 압력의 활동의 밑에, 공은 어느 정도 진지변환을 생성하고 바다표범 어업 표면에 대하여 출구 끝에 출구 끝의 바다표범 어업을 지키기 위하여 누를 수 있습니다.
뜨 공 벨브에는 간단한 구조가 및 좋것에는 있어 성과를 밀봉하, 그러나 작동 매체를 복종된 출구 바다표범 어업 반지에 공의 짐은 전부 전달되, 그래서 바다표범 어업 반지 물자가 둥근 매체의 작업 양을 저항할 수 있다는 것을 고려하는 것이 필요합니다. 이 구조는 중간과 저압 공 벨브에서 널리 이용됩니다.
힘
1. 운영하게 쉬운, 전부 열어 놓은에서 충분히에, 떨어져 한 자전된 90°, 긴 거리에 통제하게 쉬운 빨리 개폐하십시오.
2. 정비는 편리합니다, 공 벨브는 구조에서 간단합니다, 바다표범 어업 반지는 일반적으로 활동적이고, 분해하고 대체하는 것이 편리합니다.
13. 공의 완전히 열려있거나 완전히 닫히골, 바다표범 어업 표면 밸브대경우의 매체에서 고립될. 매체는 통과할 경우, 벨브의 바다표범 어업 표면의 부식을 일으키는 원인이 되지 않을 것입니다.
모형 선택
2PC 가득 차있는 항구 뜨 공 벨브
표준 | ANSI | GB | JIS | DIN |
압력 | 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
모형 | 1) 높은 플랫폼 모형 2) 손잡이 모형 |
