제품 상세 정보:
결제 및 배송 조건:
|
바디 재질: | CF8, CF8M, WCB, CF3, CF3M | 공 물자: | CF8, CF8M |
---|---|---|---|
좌석 물자: | 폴리 테트라 플루오로 에틸렌 | 항구 모형: | T 항구 |
표준: | GB | 모델 번호: | Q45F-16P |
하이 라이트: | cf8m 공 벨브,플랜지 끝 공 벨브 |

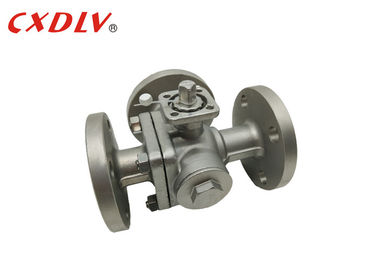

Q45F 16P T - 높은 플랫폼 통제 벨브를 뜨는 항구 3 방법 플랜지 CF8M 공 벨브
명세
던지는 뜨 공 벨브
적용 가능한 기준:
- 디자인과 제조: GB12237-89
- 연결: JB/T79
- 내화성이 있는 시험: API607 제 4 1993년
- 시험과 검사: GB/T13927-1992
크기 범위:
- 1/2 " ~8"
압력 등급:
- PN16 PN25 PN40
온도 편차:
- -20°C~185°C
3방향 공 벨브는 T와 L 버전에서 유효합니다. T 유형은 3개의 직각 관을 서로 교통하고 균열 및 합치기로 작용하기 위하여 제 3의 수로를 차단하는 가능하게 합니다. L 3방향 공 벨브 유형만 단지 서로 직각 인 2개의 관만 연결하골, 동시에, 제 3의 관을 배부하기 위하여 서로 연결되어 유지할 수 없습니다.
압력 | 크기 | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
신청
벨브는 파괴적인 물망치의 물 그리고 제거, 보증을 전환하기 위하여 이용된 펌프의 압력을 가한 물 출구의 산업 회람 물 공급에서 주로 및 배수장치, 도시 물 공급 및 배수장치, 고층 건물 및 호텔 관 네트워크의 안전 작동 사용됩니다. 환경 요구의 전액 예금, 진동, 소음, 매끄러운 가동을 가지고 가는 것을 디자인하고, 호텔, 주거 조용한 확인하고 힘 저축 기능이 있습니다.
뜨 공 벨브의 이점
1. 유동성 저항은 낮, 저항 계수는 관 lengthh와 동등합니다.
2. 구조는 간단하고, 작고 크기로 무게에서 가볍습니다.
3. 그것에는 조밀하 믿을 수 있고, 좋은 바다표범 어업 재산이 있습니다. 그것은 또한 진공 계속 체계에서 널리 이용됩니다.
4. 가동은 편리합니다, 오프닝 및 종결은 급속하, 교체는 완전 개방에서 장거리 통제를 위해 편리한 가득 차있는 종결에 90°입니다.
5. 정비는 편리합니다, 공 벨브는 간단한 구조를 비치하고 있, 바다표범 어업 반지는 일반적으로 움직일 수 있고, 분해 및 보충은 상대적으로 편리합니다.
6. 공의 완전히 열려있거나 완전히 닫히골, 바다표범 어업 표면 밸브대경우의 매체 및 매체에서 고립될 벨브의 바다표범 어업 표면의 부식을 일으키는 원인이 되지 않습니다.
7. 넓은 채용 범위는, 작은에서 약간 밀리미터에, 높은 진공에서 고압에 약간 미터까지, 적용될 수 있습니다.
