제품 상세 정보:
결제 및 배송 조건:
|
바디 재질: | SS304 SS316 | 공 물자: | CF8, CF8M |
---|---|---|---|
좌석 물자: | 폴리 테트라 플루오로 에틸렌 | 표준: | GB, ANSI, JIS, DIN |
크기: | DN15 ~ DN200 | 압박: | 10K 20K |
하이 라이트: | cf8m 공 벨브,스테인리스 볼 밸브 |

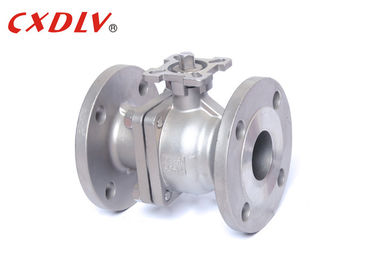

JIS 10K SCS14 가득 차있는 항구 스테인리스 공 벨브 DN50 통제 벨브
명세
공 벨브
적용 가능한 기준:
- 디자인과 제조: ASME B16. 34, API608
- 연결: JIS B2212 ~ B213
- 시험과 검사: JIS B2003, API6D
- 정면으로 마주보는 차원: JIS B2002
크기 범위:
- DN15 ~ DN200
압력 등급:
- JIS 10K 20K
온도 편차:
- - 20 °C ~ 185 °C
JIS 높은 플랫폼 공 벨브는 일본 표준 설계 면허를 채택하고, 일본 표준 플랜지, 일본 표준 구조 길이, 일본 표준 물자 기준 및 합성 JIS 일본 국가 표준 제품을 채택합니다.
JIS 높은 플랫폼 공 벨브의 구조는 어떤 제조자든지에 의해 설치되고 설치될 수 있습니다. 임명 후에, 물개는 조정될 수 있습니다. 이 조정은 효과적으로 바다표범 어업 성과를 보호하는 액추에이터를 분해할 필요가 없습니다.
압력 | 크기 | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | 저희에게 자유롭게 연락하십시오 | |||||||||||||||||
80 | ||||||||||||||||||
100 | ||||||||||||||||||
125 | ||||||||||||||||||
150 | ||||||||||||||||||
200 |
신청
, 또한 물 용매의, 산성 및 천연 가스와 같은 일반적인 작동 매체를 위해 적당한 산소 과산화 수소, 메탄 및 에틸렌과 같은 각종 기업에서 널리 이용되는 가혹한 근무 조건에 매체를 위해 적당한.
공 벨브의 힘
1. 진보된 세라믹 주물 기술, 적당한 구조 및 예쁜 외관.
2. 밸브대는 노동을, 경량과 좋은 저장하는 탄력 있는 바다표범 어업 구조를 채택해, 성과를 밀봉하.
3. 밸브 대는 반전 밀봉한 바닥 선적 구조를 채택하고, 내부 압력 때문에 밸브 대에 의하여 밖으로 비행해, 안전을 지키.
모형 선택
2PC 가득 차있는 항구 뜨 공 벨브
표준 | ANSI | GB | JIS | DIN |
압력 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
모형 | 1) 높은 플랫폼 모형 2) 손잡이 모형 |
