제품 상세 정보:
결제 및 배송 조건:
|
표준: | 소음 | 자료: | CF8 |
---|---|---|---|
좌석: | 연약한 좌석 | connction: | 두 배 플랜지 |
구조: | 가득 차있는 항구 | 모델: | Q41F |
하이 라이트: | cf8m 공 벨브,플랜지 끝 공 벨브 |

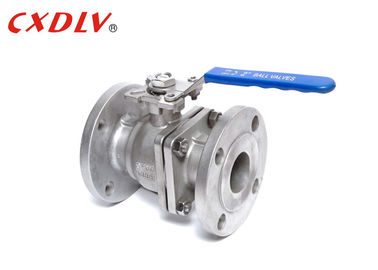

RF CF8 CF8M WCB 두 배 플랜지 뜨 공 벨브 쪼개지는 몸 통제 벨브
명세
DIN에 의하여 던져지는 뜨 공 벨브
적용 가능한 기준:
- 디자인과 제조: DIN 3357/1,2EN12516-1
- 연결: DIN2542~DIN2545, En1092
- 내화성이 있는 시험: API607 제 4 1993년
- 시험과 검사: DIN3230/3, En12266
크기 범위:
- DN15 ~ DN200
압력 등급:
- DIN PN10 PN16 PN25 PN40
온도 편차:
- 20 °C ~ 185 °C
PN (Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
1.6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 120 | 105 | 75 | 58 | 18 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 125 | 115 | 85 | 68 | 18 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 130 | 140 | 100 | 78 | 18 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 140 | 150 | 110 | 88 | 18 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 150 | 165 | 125 | 102 | 18 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | 170 | 185 | 145 | 122 | 20 | 3 | 4-18 | 104 | 153 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
80 | 180 | 200 | 160 | 138 | 20 | 3 | 8-18 | 114 | 163 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
100 | 190 | 220 | 180 | 158 | 20 | 3 | 8-18 | 140 | 182 | 400 | 17 | 17 | 비 | 11 | 비 | 102 | |
125 | 325 | 250 | 210 | 188 | 22 | 3 | 8-18 | 183 | 260 | 500 | 27 | 27 | 14 | 비 | 125 | 비 | |
150 | 350 | 285 | 240 | 212 | 22 | 3 | 8-22 | 202 | 280 | 800 | 27 | 27 | 14 | 비 | 125 | 140 | |
200 | 400 | 340 | 295 | 268 | 24 | 3 | 12-22 | 253 | - | 1100년 | 27 | 27 | 14 | 비 | 125 | 140 |
신청
* 작은에서 직경에 있는 약간 밀리미터에 넓은 채용 범위는, 높은 진공에서 고압에 큰 미터, 적용될 수 있습니다.
* 공 벨브는 석유에서 널리 이용됩니다, 화학물질, 발전, 종이, 원자 에너지, 항공, 로켓트 및 다른 부, 뿐 아니라 인민일보 계속 생활.
공 벨브의 이점
1. 돌격 방위는 밸브 대를 장기 가동을 위해 매끄럽고 그리고 가동 가능하다 시키는 밸브 대의 마찰 토크를 감소시킵니다.
2. 정전기 방지 성과: 봄은 공, 밸브 대 및 벨브 몸통 사이에서 배열되고, 엇바꾸기 과정에 의해 일어난 정전기는 파생될 수 있습니다.
3. 폴리테트라플루오로에틸렌과 같은 물자에는 좋이 있고기 때문에 재산을 각자 기름을 바르기 둥근 몸을 가진 마찰 손실이 작기 압축 공기를 넣은 공 벨브의 서비스 기간은 길.
4. 유동성 저항은 작, 압축 공기를 넣은 공 벨브는 온갖 벨브 중 가장 작은 유동성 저항에 것입니다.
5. 밸브 대 물개는 믿을 수 있습니다. 밸브 대가 들기 운동과 단지 동일한 운동만 실행하기 때문에, 밸브 대의 패킹 물개는 중간 증가의 압력으로, 바다표범 어업 수용량 증가 손상되게 쉽지 않습니다.
6. 중대한 바다표범 어업 성과. 좌석은 PTFE와 같은 탄성 물질로 밀봉하기 쉽습니다 만들고 압축 공기를 넣은 공 벨브의 벨브 바다표범 어업 수용량은 중간 압력의 증가로 증가합니다.
모형 선택
DIN 2PC 가득 차있는 항구 뜨 공 벨브
표준 | ANSI | GB | JIS | DIN |
압력 | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
모형 | 1) 높은 플랫폼 모형 2) 손잡이 모형 |
