제품 상세 정보:
결제 및 배송 조건:
|
| 가동: | 핸들 | 벨브 물자: | 스테인리스강 |
|---|---|---|---|
| 압박: | PN16 | 크기: | DN15~DN200 |
| 표준: | GB | 연결: | 플랜지 |
| 매질: | 물 기름 가스 | ||
| 하이 라이트: | cf8m 공 벨브,플랜지 끝 공 벨브 |
||

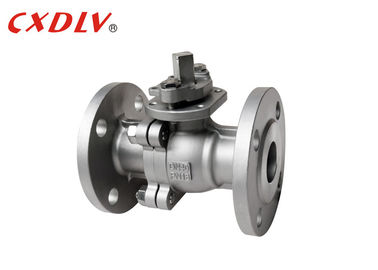

손잡이에 의하여 운영한 가득 차있는 항구는 기준 공 벨브 두 배 플랜지 끝 GB 플랜지를 붙였습니다
명세
GB 손잡이 Oprated 공 벨브
적용 가능한 기준:
- 디자인과 제조: GB12237-89
- 연결: JB/T79
- 내화성이 있는 시험: API607 제 4 1993년
- 시험과 검사: GB/T13927-1992
크기 범위:
- DN15~DN200
압력 등급:
- GB PN16 PN25 PN40
온도 편차:
- -20°C~185°C
공 벨브와 게이트 밸브는 벨브의 동일한 유형입니다. 다름은 opening&closing 부분이 공이다 입니다, 공은 벨브 몸통의 주위에 벨브 opens&closes를 달성하기 위하여 자전합니다. 공 벨브는 매체의 교류 방향을 삭감하고, 배부하고 바꾸는 주로 사용한 진행중입니다. 플랜지 공 벨브 표준 GB/T21465-2008 “벨브 용어” 다음과 같음 정의됩니다: 오프닝 및 결산 일원 (구체)는 밸브 대에 의해 몰고 밸브 대의 축선의 주위에 자전합니다.
| 단위: mm | |||||||
| 압력 | 크기 | L | φE | φB | φC | T | f |
| PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | |
| 65 | 220 | 180 | 145 | 120 | 18 | 3 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 3 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 3 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 3 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 3 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | |
신청
공 벨브는 매체의 교류 방향을 삭감하고, 배부하고 바꾸는 주로 사용한 진행중입니다.
공 벨브의 힘
1. 정전기 방지 성과: 봄은 공, 밸브 대 및 벨브 몸통 사이에서 배열되고, 엇바꾸기 과정에 의해 일어난 정전기는 파생될 수 있습니다.
2. 폴리테트라플루오로에틸렌과 같은 물자에는 좋이 있고기 때문에 재산을 각자 기름을 바르기 둥근 몸을 가진 마찰 손실이 작기 압축 공기를 넣은 공 벨브의 서비스 기간은 길.
3. 유동성 저항은 낮, 압축 공기를 넣은 공 벨브는 온갖 벨브에 있는 가장 작은 유동성 저항에 것입니다.
4. 밸브 대 물개는 믿을 수 있습니다. 밸브 대가 들기 운동과 단지 동일한 운동만 실행하기 때문에, 밸브 대의 패킹 물개는 중간 증가의 압력으로, 바다표범 어업 수용량 증가 손상되게 쉽지 않습니다.
모형 선택
2PC 가득 차있는 항구 뜨 공 벨브
| 표준 | ANSI | GB | JIS | DIN |
| 압력 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| 모형 | 1) 높은 플랫폼 모형 2) 손잡이 모형 | |||
