제품 상세 정보:
결제 및 배송 조건:
|
가동: | 핸들 | 바디 재질: | CF8 CF8M WCB |
---|---|---|---|
압박: | PN16 | 크기: | DN15~DN200 |
구조: | 뜨 공 | 연결: | 두 배 플랜지 |
매질: | 물 기름 가스 | ||
하이 라이트: | cf8m 공 벨브,플랜지 끝 공 벨브 |

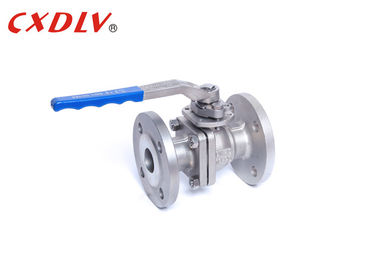

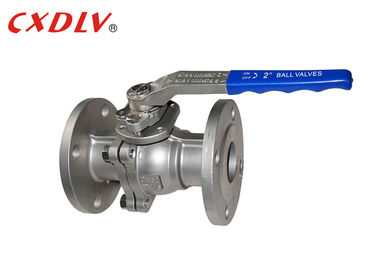

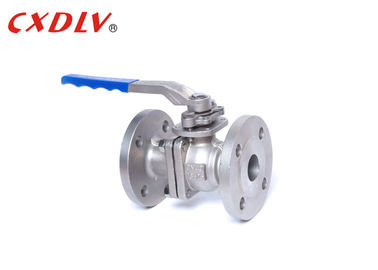

PN16 스테인리스는 손잡이 SS304 SS316 WCB 공 벨브 DN50 플랜지를 붙였습니다
명세
GB 손잡이 Oprated 공 벨브
적용 가능한 기준:
- 디자인과 제조: GB12237-89
- 연결: JB/T79
- 내화성이 있는 시험: API607 제 4 1993년
- 시험과 검사: GB/T13927-1992
크기 범위:
- DN15~DN200
압력 등급:
- GB PN16 PN25 PN40
온도 편차:
- -20°C~185°C
공 벨브는 구렁을, 관통되는 이용하고 통제할 선회 공에 의하여 그것이 흘러 관통하는 내무반 회전 벨브의 모양입니다. 벨브 손잡이 옆에 선회되는 90 정도의 때 공의 구멍이 교류와 일치하여 그리고 닫혀 있을 때 그것이 열립니다. 열릴 때 교류 일직선상에 손잡이가 납작하게 속이고, 그것과 수직 이어, 닫을 때 벨브의 상태의 쉬운 시각적인 확인을 위해 만드.
단위: mm | |||||||
압력 | 크기 | L | φE | φB | φC | T | f |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
신청
공 벨브는 일반적으로 다수 다른 기업에서 사용된 온-오프 신청을 위해 예정된 양지향성 벨브입니다. 몇몇은의 이들 물, 기름, 가스, 약간을 지명하기 위하여 다만 채광하는 화학물질을, 약제 포함합니다.
왜 공 벨브를 선택합니까?
1. 정전기 방지 성과: 봄은 공, 밸브 대 및 벨브 몸통 사이에서 배열되고, 엇바꾸기 과정에 의해 일어난 정전기는 파생될 수 있습니다.
2. 폴리테트라플루오로에틸렌과 같은 물자에는 좋이 있고기 때문에 재산을 각자 기름을 바르기 둥근 몸을 가진 마찰 손실이 작기 압축 공기를 넣은 공 벨브의 서비스 기간은 길.
3. 유동성 저항은 낮, 압축 공기를 넣은 공 벨브는 온갖 벨브에 있는 가장 작은 유동성 저항에 것입니다.
4. 밸브 대 물개는 믿을 수 있습니다. 밸브 대가 들기 운동과 단지 동일한 운동만 실행하기 때문에, 밸브 대의 패킹 물개는 중간 증가의 압력으로, 바다표범 어업 수용량 증가 손상되게 쉽지 않습니다.
모형 선택
2PC 가득 차있는 항구 뜨 공 벨브
표준 | ANSI | GB | JIS | DIN |
압력 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
모형 | 1) 높은 플랫폼 모형 2) 손잡이 모형 |
