제품 상세 정보:
결제 및 배송 조건:
|
| 표준: | 소음 | 바디 재질: | CF8 CF8M WCB |
|---|---|---|---|
| 압박: | PN16 | 크기: | DN15~DN200 |
| 구조: | 쪼개지는 몸 | 연결: | 두 배 플랜지 |
| 매질: | 물 기름 가스 | ||
| 하이 라이트: | cf8m 공 벨브,플랜지 끝 공 벨브 |
||

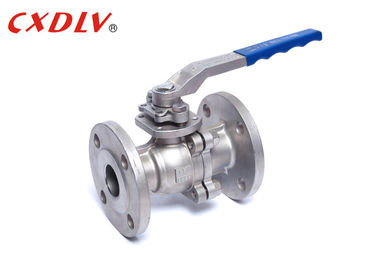

DIN 기준 쪼개지는 몸 낮은 플랫폼 2pc 공 벨브 PTFE PPL 연약한 좌석
명세
DIN 표준 손잡이 Oprated 공 벨브
적용 가능한 기준:
- 디자인과 제조: DIN 3357/1, 2EN12516-1
- 플랜지 연결: DIN2542~DIN2545, En1092
- 내화성이 있는 시험: API607 제 4 1993년
- 시험과 검사: DIN3230/3, En12266
크기 범위:
- DN15~DN200
압력 등급:
- GB PN16 PN25 PN40
온도 편차:
- -20°C~185°C
가득 차있는 구멍 공 벨브는 관과 동일한 구멍 직경을 비치하고 있습니다. 이점은 여분 마찰 손실이 없다, 그리고 체계는 청소하기 기계적으로 쉽다 이어 (pigging). 아래쪽은 공 및 주거가 감소된 구멍을 가진 표준 공 벨브보다 크다 입니다. 비용은 그러므로 경미하게 더 높, 많은 신청을 위해 이것은 요구되지 않습니다.
| 단위: mm | |||||||
| 압력 | 크기 | L | φE | φB | φC | T | f |
| PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | |
| 65 | 220 | 180 | 145 | 120 | 18 | 3 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 3 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 3 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 3 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 3 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | |
신청
공 벨브는 일반적으로 다수 다른 기업에서 사용된 온-오프 신청을 위해 예정된 양지향성 벨브입니다. 몇몇은의 이들 물, 기름, 가스, 약간을 지명하기 위하여 다만 채광하는 화학물질을, 약제 포함합니다.
이점
1. 관 선에 경량의, 감소된 진동
2. 닫히게 빠르고 그리고 쉽다, 레버 위치는 벨브가 열리거나 닫힌다는 것을 나타냅니다
3. 거치하게 쉬운: 플랜지가 붙은 합동으로
4. 서비스하고 고치게 쉬운: 잠금 플랜지를 벗기 없이 배관에서 제거될 수 있습니다
5. 모든 위치에 있는 믿을 수 있고는 문제가 생기지 않는 가동 및 교류의 단지 경미한 손실
모형 선택
2PC 가득 차있는 항구 뜨 공 벨브
| 표준 | ANSI | GB | JIS | DIN |
| 압력 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| 모형 | 1) 높은 플랫폼 모형 2) 손잡이 모형 | |||
