제품 상세 정보:
결제 및 배송 조건:
|
표준: | JIS | 바디 재질: | CF8M |
---|---|---|---|
압박: | 10k | 크기: | DN15~DN200 |
구조: | 두 조각 | 연결: | 플랜지 |
매질: | 물 기름 가스 | ||
하이 라이트: | cf8m 공 벨브,플랜지 끝 공 벨브 |

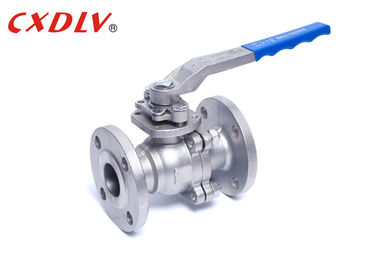

고압 2 조각 공 벨브 수동 JIS 20K CF8 스테인리스 가스
명세
JIS 표준 손잡이 Oprated 공 벨브
적용 가능한 기준:
- 디자인과 제조: ASME B16.34, API 608
- 플랜지 연결: JIS B2212 ~ B213
- 내화성이 있는 시험: API607 제 4 1993년
- 시험과 검사: JIS B2003, API6D
크기 범위:
- 15A ~ 200A
압력 등급:
- JIS 10K 20K
온도 편차:
- -20°C~185°C
공 벨브는 벨브 안쪽에 공을 사용하여 물의 흐름을, 잠궜습니다. " on " 위치에서, 오프닝은 관과 일치하여 이어 때, 자유롭게 흐르는 것을 물이 허용하. " off " 위치에서, 오프닝은 교류를 완전하게 멈추는 물의 흐름과 수직 입니다 때. 공 벨브에서는, 교류는 레버로 통제됩니다. 관에 레버 수직을 두는 것은 물이 흐르는 것을 허용합니다. 그것을 90 도에 이동해서 정지를 교류 측향하십시오.
단위: mm | |||||||
압력 | 크기 | L | φE | φB | φC | T | f |
10K | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
20 | 117 | 100 | 75 | 58 | 14 | 1 | |
25 | 127 | 125 | 90 | 70 | 14 | 1 | |
32 | 140 | 135 | 100 | 80 | 16 | 2 | |
40 | 165 | 140 | 105 | 85 | 16 | 2 | |
50 | 178 | 155 | 120 | 100 | 16 | 2 | |
65 | 190 | 175 | 140 | 120 | 18 | 2 | |
80 | 203 | 185 | 150 | 130 | 18 | 2 | |
100 | 229 | 210 | 175 | 155 | 18 | 2 | |
125 | 356 | 250 | 210 | 185 | 20 | 2 | |
150 | 394 | 280 | 240 | 215 | 22 | 2 | |
200 | 457 | 330 | 290 | 265 | 22 | 2 |
신청
공 벨브는 교류와 압력 통제를 위해 사용되고 부식성 액체, 슬러리, 정상적인 액체 및 가스를 위해 잠급니다.
그들은 기름과 천연 가스 공업에서 이용되고, 또한 많은 제조 분야, 화학 저장 및 주거 사용중 조차에 있는 장소를 찾아냅니다.
왜 공 벨브를 선택하십시오지
1. 그들은 아무 윤활도 요구하지 않는 콤팩트와 낮 정비 디자인을 포함합니다
2. 그들은 벨브 전부의 사이에서 비용 효과적입니다
3. 공 벨브의 가장 큰 이점은 그들에는 공 벨브의 좌석이 쉽게 침식하는 원인이 될 수 있는 빈약한 누르는 특성이 있다 입니다.
4. 그들은 누설방지 서비스를 제공합니다.
5. 그들이 빨리 열리고 닫힙니다.
6. 공 벨브에는 다 방법 디자인 융통성이 있습니다.
모형 선택
2PC 가득 차있는 항구 뜨 공 벨브
표준 | ANSI | GB | JIS | DIN |
압력 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
모형 | 1) 높은 플랫폼 모형 2) 손잡이 모형 |
