제품 상세 정보:
결제 및 배송 조건:
|
표준: | 안시 | 바디 재질: | CF8M |
---|---|---|---|
압박: | 150lb | 크기: | 1/2" ~ 8" |
구조: | 쪼개지는 몸 | 연결: | 플랜지 |
매질: | 물 기름 가스 | ||
하이 라이트: | 스테인리스 볼 밸브,플랜지 끝 공 벨브 |

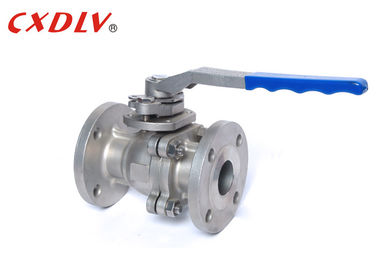

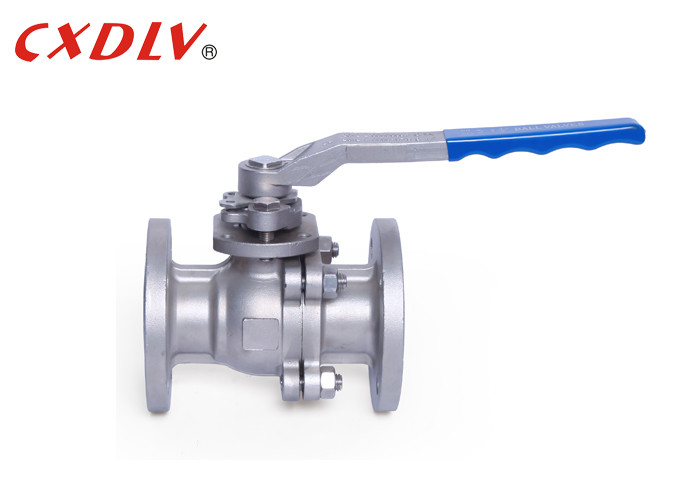

ANSI Class150를 뜨는 산업 플랜지가 붙은 공 벨브 쪼개지는 몸 스테인리스
명세
ANSI 표준 손잡이 Oprated 공 벨브
적용 가능한 기준:
- 디자인과 제조: ASME B16.34, API 608
- 플랜지 연결: ASME B16.5
- 내화성이 있는 시험: API607 제 4 1993년
- 시험과 검사: API598, API6D
- 정면으로 마주보는 차원: ASME B16.10
크기 범위:
- 1/2” ~ 8"
압력 등급:
- ANSI 150LB 300LB
온도 편차:
- -20°C~185°C
공 벨브는 벨브 안쪽에 공을 사용하여 물의 흐름을, 잠궜습니다. " on " 위치에서, 오프닝은 관과 일치하여 이어 때, 자유롭게 흐르는 것을 물이 허용하. " off " 위치에서, 오프닝은 교류를 완전하게 멈추는 물의 흐름과 수직 입니다 때. 공 벨브에서는, 교류는 레버로 통제됩니다. 관에 레버 수직을 두는 것은 물이 흐르는 것을 허용합니다. 그것을 90 도에 이동해서 정지를 교류 측향하십시오.
단위: mm | ||||||||
압력 | 크기 | φD | L | φE | φB | φC | T | f |
Class150 | 1/2” | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
3/4" | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
1" | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
1 1/2” | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
2" | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | |
2 1/2” | 64 | 190 | 178 | 139.5 | 105 | 18 | 1.6 | |
3" | 76 | 203 | 190 | 152.5 | 127 | 19 | 1.6 | |
4" | 102 | 229 | 229 | 19.5 | 157 | 24 | 1.6 | |
5" | 127 | 356 | 254 | 216 | 186 | 24 | 1.6 | |
6" | 152 | 394 | 279 | 241.5 | 216 | 26 | 1.6 | |
8" | 203 | 457 | 343 | 298.5 | 270 | 29 | 1.6 |
신청
공 벨브는 일반적으로 그들의 능력에 선택한 감사와 시장 채용 범위의 맞은편에 사용된 성공적이기위하여입니다. 전에 언급한 바와 같이, 공 벨브는 기름과 천연 가스 공업을 가진 대히트이고, 또한 많은 제조 분야, 화학 저장 및 주거 사용중 조차에 있는 장소를 찾아냅니다.
왜 공 벨브를 선택합니까?
공 벨브는 아직도 사용자에게 최소 토크를 가진 단단한 물개를 제안하고 있는 동안 아무 윤활도 요구하지 않는 그들의 조밀하고 낮은 정비 디자인에 다량 인기 감사를 즐깁니다. 공 벨브는 또한 벨브 배열 유형 전부의 사이에서 선택에 관해서 가장 작은 비싼 선택권입니다.
모형 선택
낮은 플랫폼 공 벨브를 뜨는 2PC 가득 차있는 항구
표준 | ANSI | GB | JIS | DIN |
압력 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
모형 | 1) 높은 플랫폼 모형 2) 손잡이 모형 |
