제품 상세 정보:
결제 및 배송 조건:
|
표준: | 소음 | 바디 재질: | CF8 CF8M WCB |
---|---|---|---|
압박: | PN16 | 크기: | DN15~DN200 |
구조: | 쪼개지는 몸 | 연결: | 두 배 플랜지 |
매질: | 물 기름 가스 | ||
하이 라이트: | cf8m 공 벨브,스테인리스 볼 밸브 |

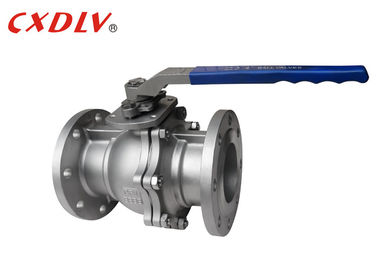

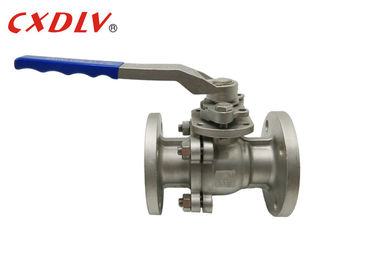

스테인리스 DIN RF는 벨브 2pc 손잡이 가동을 가진 공 플랜지를 붙였습니다
명세
DIN 표준 손잡이 Oprated 공 벨브
적용 가능한 기준:
- 디자인과 제조: DIN 3357/1, 2EN12516-1
- 플랜지 연결: DIN2542~DIN2545, En1092
- 내화성이 있는 시험: API607 제 4 1993년
- 시험과 검사: DIN3230/3, En12266
크기 범위:
- DN15~DN200
압력 등급:
- DIN PN16 PN25 PN40
온도 편차:
- -20°C~185°C
가득 차있는 구멍 공 벨브는 관과 동일한 구멍 직경을 비치하고 있습니다. 이점은 여분 마찰 손실이 없다, 그리고 체계는 청소하기 기계적으로 쉽다 이어 (pigging). 아래쪽은 공 및 주거가 감소된 구멍을 가진 표준 공 벨브보다 크다 입니다. 비용은 그러므로 경미하게 더 높, 많은 신청을 위해 이것은 요구되지 않습니다.
단위: mm | |||||||
압력 | 크기 | L | φE | φB | φC | T | f |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
신청
공 벨브는 다양한 신청에서를 포함하되, 이에 제한되지 않고 사용됩니다:
분야 가스 공장, 원유 식물, 가스 급식 선, 중합체 식물, 자동화된 가공 신청, 산업 가스 처리 공장, 액화천연가스 식물, 신탱크저장소 가공하는, 탄화수소 정유 공장 급식 주식 선
공 벨브 특성
뜨 공 벨브는 2개의 좌석과 용도 사이 부유물이 긍정적인 마감을 위해 공을 하류로 미는 압력을 일렬로 세우는 공을 특색짓습니다.
뜨 공 벨브 특성은 다음을 포함합니다:
1. constrution 도중 저축을 제공하는 더 낮은 줄기 없음
2. 1/2 ″ – 12 ″에서 상대적으로 소형 범위, 전형적으로
3. 좌석에 공을 통해 단단한 바다표범 어업 능력
4. 낮은 작동 토크
5. 단지 하류 밀봉
모형 선택
2PC 가득 차있는 항구 뜨 공 벨브
표준 | ANSI | GB | JIS | DIN |
압력 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
모형 | 1) 높은 플랫폼 모형 2) 손잡이 모형 |
