제품 상세 정보:
결제 및 배송 조건:
|
자료: | 탄소 강판 | 좌석: | 폴리 테트라 플루오로 에틸렌 |
---|---|---|---|
connction: | 두 배 플랜지 | 구조: | 뜨 공 |
압박: | 150lb | 가공 기술: | 주조 |
하이 라이트: | 스테인리스 볼 밸브,플랜지 끝 공 벨브 |

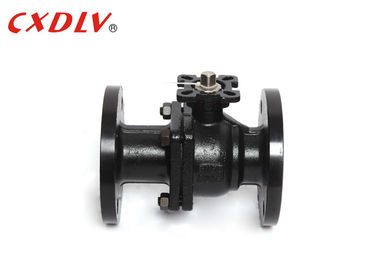

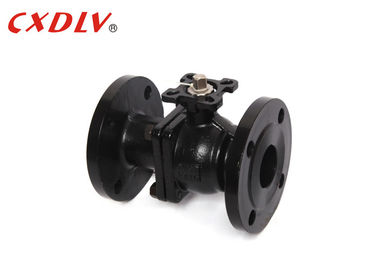

2PC WCB 뜨 탄소 강철 공 벨브 DN15 - DN200 PN16는 벨브 플랜지를 붙였습니다
명세
주물 공 벨브
적용 가능한 기준:
- 디자인과 제조: ASME B16.5, API 608
- 연결: ASMEB16.5
- 내화성이 있는 시험: API607 제 4 1993년
- 시험과 검사: API 598, API6D
크기 범위:
- 1/2” ~ 8" DN15 ~ DN200
압력 등급:
- ANSI 150LB 300LB PN16/25/40
온도 편차:
- 20 °C ~ 185 °C
Unti: mm | ||||||||
압력 | 크기 | φD | L | φE | φB | φC | T | f |
Class150 | 1/2” | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
3/4" | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
1" | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
1 1/2” | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
2" | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | |
2 1/2” | 64 | 190 | 178 | 139.5 | 105 | 18 | 1.6 | |
3" | 76 | 203 | 190 | 152.5 | 127 | 19 | 1.6 | |
4" | 102 | 229 | 229 | 19.5 | 157 | 24 | 1.6 | |
5" | 127 | 356 | 254 | 216 | 186 | 24 | 1.6 | |
6" | 152 | 394 | 279 | 241.5 | 216 | 26 | 1.6 | |
8" | 203 | 457 | 343 | 298.5 | 270 | 29 | 1.6 |
신청
* 작은에서 직경에 있는 약간 밀리미터에 넓은 채용 범위는, 높은 진공에서 고압에 큰 미터, 적용될 수 있습니다.
* 공 벨브는 석유에서 널리 이용됩니다, 화학물질, 발전, 종이, 원자 에너지, 항공, 로켓트 및 다른 부, 뿐 아니라 인민일보 계속 생활.
공 벨브의 이점
1. 더 나은 힘을 위한 정연한 스핀들 및 손 레버를 위한 지상 접촉 더
2. 완전히 기계로 가공되고 닦는 표피 면적
3. 선택적인 불 안전한 정전기 방지 특징
4. 단단히 잠그는을 위한 완성되는 공을 비추고 작동 토크를 낮추십시오
5. 더 건장하고 더 나은 통신수 친절한 손 레버
모형 선택
DIN 2PC 가득 차있는 항구 뜨 공 벨브
표준 | ANSI | GB | JIS | DIN |
압력 | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
모형 | 1) 높은 플랫폼 모형 2) 손잡이 모형 |
