제품 상세 정보:
결제 및 배송 조건:
|
| 표준: | 안시 | 바디 재질: | CF8M |
|---|---|---|---|
| 압박: | 150lb | 크기: | 1/2" ~ 8" |
| 구조: | 쪼개지는 몸 | 연결: | 플랜지 |
| 매질: | 물 기름 가스 | ||
| 하이 라이트: | 스테인리스 볼 밸브,플랜지 끝 공 벨브 |
||

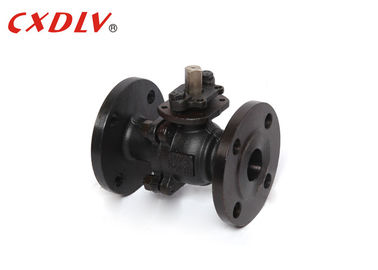

뜨 스테인리스는 벨브 가스를 위한 공 벨브 주물, 기름을 바릅니다 플랜지를 붙였습니다
명세
ANSI 표준 손잡이 Oprated 공 벨브
적용 가능한 기준:
- 디자인과 제조: ASME B16.34, API 608
- 플랜지 연결: ASME B16.5
- 내화성이 있는 시험: API607 제 4 1993년
- 시험과 검사: API598, API6D
- 정면으로 마주보는 차원: ASME B16.10
크기 범위:
- 1/2” ~ 8"
압력 등급:
- ANSI 150LB 300LB
온도 편차:
- -20°C~185°C
공 벨브는 교류의 온/오프 통제를 제공하는 둥근 마감 단위를 가진 장치입니다. 구체에는 센터를 통해서 항구, 일컬어 구멍이, 있습니다. 구멍은 파이프라인과 동일한 방향에서 맞추어지다 벨브는 그런이라고 있을 때, 개방 장소에 있고 액체는 그것을 흘러 관통할 수 있습니다. 자전될 때 90 도는, 구멍 교류 경로와 수직에 됩니다, 벨브를 의미하는 것은 닫히고 액체는 처음부터 끝까지 통과할 수 없습니다.
| 단위: mm | ||||||||
| 압력 | 크기 | φD | L | φE | φB | φC | T | f |
| Class150 | 1/2” | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
| 1" | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 1/2” | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
| 2" | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | |
| 2 1/2” | 64 | 190 | 178 | 139.5 | 105 | 18 | 1.6 | |
| 3" | 76 | 203 | 190 | 152.5 | 127 | 19 | 1.6 | |
| 4" | 102 | 229 | 229 | 19.5 | 157 | 24 | 1.6 | |
| 5" | 127 | 356 | 254 | 216 | 186 | 24 | 1.6 | |
| 6" | 152 | 394 | 279 | 241.5 | 216 | 26 | 1.6 | |
| 8" | 203 | 457 | 343 | 298.5 | 270 | 29 | 1.6 | |
신청
공 벨브는 일반적으로 그들의 능력에 선택한 감사와 시장 채용 범위의 맞은편에 사용된 성공적이기위하여입니다. 전에 언급한 바와 같이, 공 벨브는 기름과 천연 가스 공업을 가진 대히트이고, 또한 많은 제조 분야, 화학 저장 및 주거 사용중 조차에 있는 장소를 찾아냅니다.
이점
1. 더 긴 주기 생활
2. 획일한 토크를 낮추십시오
3. 선에 있는 허용은 좌석 보충을 위해 접근합니다
4. 스테인리스 또는 탄소 강철에서 유효한
5. 몸과 플랜지 모자는 투자 던지기입니다
모형 선택
낮은 플랫폼 공 벨브를 뜨는 2PC 가득 차있는 항구
| 표준 | ANSI | GB | JIS | DIN |
| 압력 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| 모형 | 1) 높은 플랫폼 모형 2) 손잡이 모형 | |||
