제품 상세 정보:
결제 및 배송 조건:
|
| 힘: | 조작 | 바디 재질: | CF8, CF8M, WCB, CF3, CF3M |
|---|---|---|---|
| 연결: | 플랜지 | 구조: | 플로팅 볼 밸브 |
| 모델: | 가득 차있는 항구 | 모델 번호: | Q44F-16P |
| 하이 라이트: | 스테인리스 볼 밸브,플랜지 끝 공 벨브 |
||

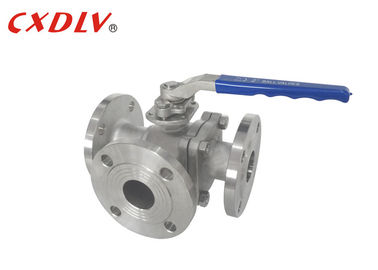

가득 차있는 구멍 SS 3 방법은 벨브 T/L 항구 뜨 벨브 공 플랜지를 붙였습니다
명세
가득 차있는 항구 3 방법 공 벨브
적용 가능한 기준:
- 디자인과 제조: GB12237-89
- 연결: JB/T79
- 내화성이 있는 시험: API607 제 4 1993년
- 시험과 검사: GB/T13927-1992
크기 범위:
- DN15 ~ DN200
압력 등급:
- PN16 PN25 PN40
온도 편차:
- -20°C~185°C
3방향 공 벨브는 T와 L 버전에서 유효합니다. T 유형은 3개의 직각 관을 서로 교통하고 균열 및 합치기로 작용하기 위하여 제 3의 수로를 차단하는 가능하게 합니다. L 3방향 공 벨브 유형만 단지 서로 직각 인 2개의 관만 연결하골, 동시에, 제 3의 관을 배부하기 위하여 서로 연결되어 유지할 수 없습니다.
| 압력 | 크기 | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
신청
1. 정련소
2. 석유화학 제품
3. 화학 공정 장비
4. 순서 관리 신청
5. 물과 낭비 신청
6. 파이프라인 신청
특징
1. 커트의 또는 잠근 교류
2. 2개의 다른 근원 사이의 교류를 전환하십시오
3. 2개의 다른 근원에서 교류를 결합하십시오
4. 2개의 다른 목적지 사이의 교체 교류
5. 1개의 근원에서 다른 목적지에 오는 교류를 기분 전환하십시오
6. 2개의 나가는 목적지 사이에서 1개의 근원에서 오는 분할 흐름
