제품 상세 정보:
결제 및 배송 조건:
|
| 힘: | 액츄에이터 | 바디 재질: | WCB |
|---|---|---|---|
| 연결: | 플랜지 | 구조: | 플로팅 볼 밸브 |
| 모델: | 가득 차있는 항구 | 모델 번호: | Q44F-16P |
| 하이 라이트: | cf8m 공 벨브,스테인리스 볼 밸브 |
||

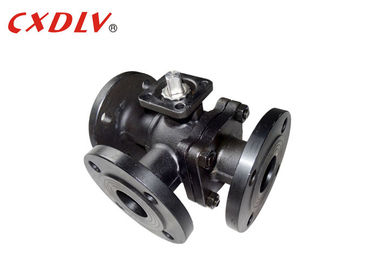

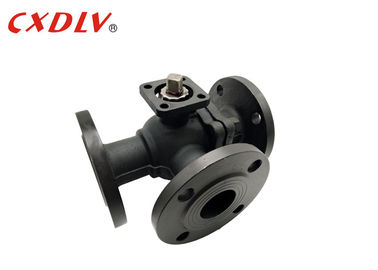

플랜지 끝 주철강 L 항구 3 방법은 벨브 PN16 공 자동화를 위한 4 인치 직접적인 설치 플랜지를 붙였습니다
명세
가득 차있는 항구 3 방법 공 벨브
적용 가능한 기준:
- 디자인과 제조: GB12237-89
- 연결: JB/T79
- 내화성이 있는 시험: API607 제 4 1993년
- 시험과 검사: GB/T13927-1992
크기 범위:
- DN15 ~ DN200
압력 등급:
- PN16 PN25 PN40
온도 편차:
- -20°C~185°C
3방향 공 벨브는 T와 L 버전에서 유효합니다. T 유형은 3개의 직각 관을 서로 교통하고 균열 및 합치기로 작용하기 위하여 제 3의 수로를 차단하는 가능하게 합니다. L 3방향 공 벨브 유형만 단지 서로 직각 인 2개의 관만 연결하골, 동시에, 제 3의 관을 배부하기 위하여 서로 연결되어 유지할 수 없습니다.
| 압력 | 크기 | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
신청
1. 정련소
2. 석유화학 제품
3. 화학 공정 장비
4. 순서 관리 신청
5. 물과 낭비 신청
6. 파이프라인 신청
특징
1. 360 도까지 90도 및 간격으로 잠그는 잠그는 손잡이
2. 질 투자 던지기 성분
3. 정전기 방지 지상에 놓는 장치
4. ISO 유형 액추에이터 설치 윤곽
5. 다양한 특별한 좌석 물자에서 유효한
