제품 상세 정보:
결제 및 배송 조건:
|
바디 재질: | 스테인리스강 | 좌석 물자: | 폴리 테트라 플루오로 에틸렌 |
---|---|---|---|
힘: | 봄 반환 액추에이터 | 연결: | BSP/BSPT/NPT |
구조: | 3pieces | 매질: | 물 기름 가스 |
하이 라이트: | 두 배 임시 압축 공기를 넣은 벨브,압축 공기를 넣은 운영한 벨브 |

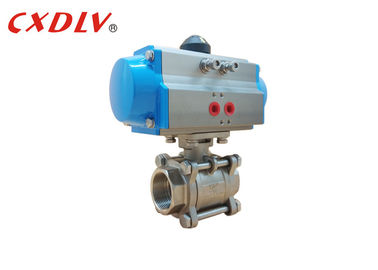

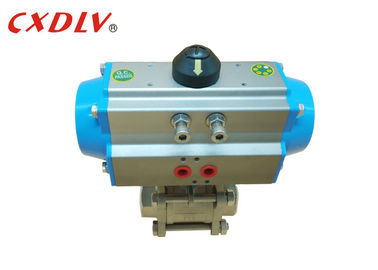

DN15 - DN100 실 BSPT 압축 공기를 넣은 운영한 공 벨브 스테인리스 CF8M
명세
압축 공기를 넣은 액추에이터는 주로 피스톤을 또는 원동력을 발육시키는 격막으로 이루어져 있습니다. 그것은 실린더의 위 부분에 있는 공기를 지켜, 격막 또는 밸브 대를 이동하거나 벨브 제어 요소를 자전하기 위하여 피스톤을 강제하는 공기의 압력을 허용하.
벨브는 보통 두 배 운영해거나 입력 힘을 세 겹으로 하는 조금 압력을 요구합니다. 더 큰 피스톤의 크기, 더 클 산출 압력은 수 있습니다. 더 큰 피스톤이 항공 보급이 낮은 경우에 좋을 수 있어 있는 것은 또한, 더 적은 입력을 가진 동일한 힘을 허용하. 이 압력은 충분히 큽니다 관에 있는 목표를 분쇄하기 위하여. 100 kPa 입력에, 당신은 1,000 lbs의 작은 차를 (위쪽으로) 쉽게 들 수 있고, 이것은 단지 기본 적이고, 작은 압축 공기를 넣은 벨브입니다. 그러나, 줄기의 요구된 유래 힘은 너무 중대하 밸브 대를 실패하는 원인이 될 것입니다.
이 압력은 벨브 마개에 (마개 벨브를 보십시오) 연결되는 밸브 대로, 벨브가 이 힘을 극복하는 것을 허용할 것을 대규모 병력이 고압 높은 교류 파이프라인에서 요구되는 나비 벨브 등 옮겨지고, 그리고 그것이 벨브 안쪽으로 물자 흐르기 통제하기 위하여 이동 부분을 이동하는 것을 허용합니다.
벨브 입력은입니다 “제어 신호.” 이것은 다양한 측정기에서 올 수 있고, 각 다른 압력은 벨브를 위한 다른 세트 포인트입니다. 전형적인 표준 신호는 20-100 kPa입니다. 예를 들면, 벨브는 일정한 유출이 있는 배, 및 (액추에이터 및 벨브에 의해 변화되는) 가지가지 유입에는에 있는 압력을 수 있었습니다 통제할. 압력 전송기는 배에 있는 압력을 감시하고 20-100 kPa에서 신호를 전달할 것입니다. 거기 20의 kPa 방법은 아무 압력도, 거기 100개의 kPa 방법입니다 전 범위 압력 없습니다 (전송기 구경측정 점에 의해 변화될 수 있습니다). 압력이 배에서 상승하는 때, 전송기의 산출은 상승합니다, 압력에 있는 이 증가는 벨브가 아래쪽으로 치는 원인이 되는, 벨브에 밖 교류를 통해 보내지고 철수됩니다 벨브, 과잉 압력으로 배에 있는 압력을 감소시키는 배로 감소하는 교류를 닫기 시작합니다. 이것은 직접적인 임시 과정이라고 칭합니다.
이점
1. 스테인리스 공 벨브
2. 높은 교류 가치
3. 높은 중간 압력
4. 긴 서비스 기간
5. ISO 5211 피스톤 벨브
기술적인 자료
주문하는 단 하나 임시 압축 공기를 넣은 액추에이터 아니.
만드십시오 | 토크를 주십시오 (6Bar) | |
여십시오 | 닫히십시오 | |
행위 050S | 13.2Nm | 6.7Nm |
행위 063S | 24.1Nm | 11.1Nm |
행위 075S | 47.7Nm | 22.1Nm |
행위 090S | 73.1Nm | 36.7Nm |
행위 100S | 109Nm | 50.7Nm |
행위 115S | 176Nm | 82Nm |
행위 125S | 227Nm | 105Nm |
행위 145S | 357Nm | 165Nm |
행위 160S | 456Nm | 224Nm |
행위 190S | 871Nm | 379Nm |
행위 210S | 1000Nm | 521Nm |
행위 240S | 1423Nm | 721Nm |
행위 270S | 2345Nm | 1060Nm |
행위 300S | 2956Nm | 1460Nm |
행위 350S | 4247Nm | 2346Nm |
행위 400S | 6559Nm | 2624Nm |
이 공 벨브도 함께 사용할 수 있는 부속품
온/오프 지시자
Namur 전부 표준에 있는 표준 솔레노이드 벨브
압축 공기를 넣고 & 전기 압축 공기를 넣은 벨브 Positioner
탈착식 수동 무시
패널판에 온/오프 표시를 위한 한계 스위치
여과기 + 압력 계기도의 규칙 조합
신청
압축 공기를 넣은 공 벨브는 교류 고립을 위해 널리 이용되고 이들이 운영하기 벨브를 몸 작풍의 범위에서 유효하기 및 크기, 물자 및 압력 등급 바람쐬기 때문에 압축 공기를 넣은 발동 체계 및에 있는 통제는 물, 가스, 증기, 기름, 식료품, 화학물질, 조제약 및 분말에서 배열하는 대부분의 신청을 위해 적당합니다. 움직여진 공 벨브는 공기 액추에이터에 의해 운영한 줄기에 의해 4분의 1 회전을 통해 몬 공 벨브 끝에 의해 그것에 대하여 압축된 PTFE 좌석으로 그것을 통해서 구멍을 가진 내부 공을 전형적으로 밀봉했습니다 비치하고 있습니다. 운영한 공 벨브 제안을 튼튼하고, 어려운 믿을 수 있는 움직여진 벨브 포장 상대적으로 저가에 바람쐬고, 빠른 노동 시간을 제안하고, 지속적으로 운영할 수 있고, 높은 순환 신청에서 안락합니다 적당한 곳에.
모형 선택
3PC 실 압축 공기를 넣은 공 벨브
제품 이름 | 3PC 실 공 벨브 | |||
압력 | 1000WOG | |||
벨브 Matreial | CF8/SS304 | CF8M/SS316 | WCB | |
연결 | BSP/BSPT/NPT |
