제품 상세 정보:
결제 및 배송 조건:
|
| 원판 물자: | CF8M/CF8/CF3/CF3M/WCB | 온도: | 중간 온도 |
|---|---|---|---|
| 크기: | DN50~DN125 | 압박: | PN16 |
| 표준: | GB | 연결: | 플랜지 끝 |
| 하이 라이트: | 웨이퍼 스윙 체크 밸브,웨이퍼 비 반환 벨브 |
||

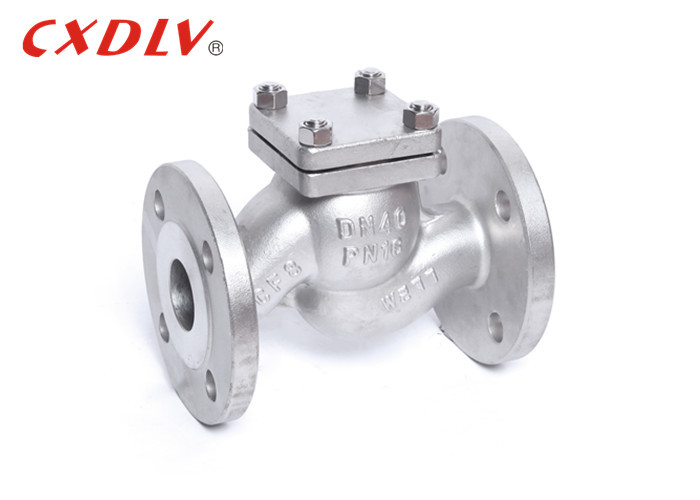

비 반환 벨브 고압 SS316 WCB를 드는 지구 정지 플랜지
명세
1.Design와 제조: GB/T12235
2. 정면으로 마주보는 차원: GB/T12221
3.End 플랜지 차원: JB/T79
4.Pressure 시험: JB/T9092
신청
플랜지 리프트첵 벨브는 벨브 몸통의 수직 중앙선에 따라서 미끄러지는 역행 방지판입니다. 리프트첵 벨브는 수평한 관에서만 설치될 수 있습니다. 고압 작은 직경 역행 방지판 원판은 이용될 수 있습니다. 리프트첵 벨브의 둥근 모양은 (차단 밸브에 일반) 차단 밸브의 그것과 동일하, 그래서 그것의 유동성 저항 계수는 큽니다, 그러나 바다표범 어업은 그네 유형 보다는 더 낫습니다.
| DN | L | D | D1 | D2 | b | Z-φd | H |
| 15 | 130 | 95 | 65 | 45 | 14 | 4-φ14 | 77 |
| 20 | 150 | 105 | 75 | 55 | 14 | 4-φ14 | 77 |
| 25 | 160 | 115 | 85 | 65 | 14 | 4-φ14 | 80 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-φ18 | 85 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-φ18 | 95 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-φ18 | 105 |
| 65 | 290 | 180 | 145 | 125 | 18 | 4-φ18 | 120 |
| 80 | 310 | 195 | 160 | 145 | 20 | 8-φ18 | 130 |
| 100 | 350 | 215 | 180 | 160 | 20 | 8-φ18 | 140 |
| 125 | 400 | 245 | 210 | 180 | 22 | 8-φ18 | 155 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-φ23 | 180 |
| 200 | 600 | 335 | 295 | 265 | 26 | 12-φ23 | 211 |
| 250 | 730 | 405 | 355 | 320 | 30 | 12-φ25 | 260 |
| 300 | 850 | 460 | 410 | 375 | 34 | 12-φ25 | 323 |
특징
1. 플랜지 리프트첵 벨브는 국가 기준 GB/T12235에 따라 디자인되고 제조됩니다.
2. 각종 관 플랜지 기준 및 플랜지 물개 유형은 각종 기술설계 필요 및 사용자 요구를 만족시키기 위하여 이용될 수 있습니다.
3. 벨브 몸통 물자는 완전합니다, 틈막이는 실제적인 근무 조건 또는 사용자 요구에 따라 적당하게 일치하골, 각종 압력, 온도 및 매체 근무 조건에 적용될 수 있습니다. 역행 방지판은 사용자 요구에 따라 디자인되고 제조되골 각종 장비를 위해 사용될 수 있습니다.
Package&Delivery
패킹 세부사항: 우리는 다른 벨브에 따라 적당한 목제 케이스를 선택하고 타박상의 경우에는 포장하기 위하여 숙련공을 배열합니다. 장기 협력한 운송업자는 저희를 위한 공간, 명확한 세관 및 수송을 지체 없이 예약할 것입니다. 수송을 위한, 바다에 의하여, 공기에 의하여 그리고 기차로 3가지의 방법이 있습니다. 우리는 고객의 필요에 따라 수송에게 준비할 것입니다.
납품 세부사항: 순서에 따라, 7~60days
FAQ
Q: 당신 무역 회사 또는 제조자는입니까?
A: 우리는 공장입니다.
Q: 얼마나 당신의 배달 시간은 입니까?
A: 순서에 따르면, 7~60days.
Q: 당신은 표본을 제공합니까? 그것은 자유로우나 여분 입니까?
A: 그렇습니다, 우리는 표본 책임을 무료로 제안할 수 있고 그러나 운임의 비용을 지불하지 않습니다.
Q: 지불의 당신의 기간은 무엇입니까?
A: Payment=1000USD<>, 미리 30% T/T, shippment의 앞에 균형.
