제품 상세 정보:
결제 및 배송 조건:
|
자료: | SS316 | 좌석 물자: | 폴리 테트라 플루오로 에틸렌 |
---|---|---|---|
힘: | 봄 반환 액추에이터 | 압박: | 10K 20K |
벨브 크기: | 15A~200A | 매질: | 물 기름 가스 |
하이 라이트: | 두 배 임시 압축 공기를 넣은 벨브,압축 공기를 넣은 운영한 벨브 |

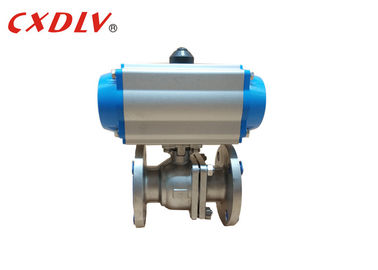

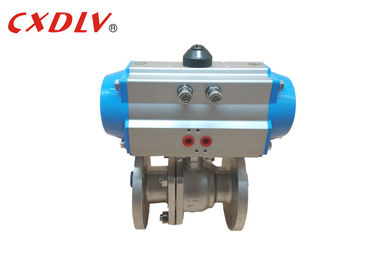

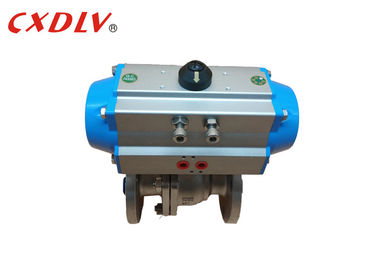

SS316 2PC 가득 차있는 항구 공기 압축 공기를 넣은 움직여진 공 벨브 Q641F JIS10K 50A
명세
이점
1. 소형 사이즈 및 경량 건축
2. 믿을 수 있는, 오래 견딘 성과
3. 액추에이터 윤곽에 선” 또는 “교차하는 산” 벨브에서 기준 “
4. 봄 반환 디자인은 50 psi 처럼 에어 서플라이를 낮게 수용합니다
5. 스테인리스 외부 손질 및 표준 FKM O 반지
6. 액추에이터 갱구에 결합하는 직접적인 밸브 대는 반동을 극소화합니다
7. 수동 무시 기준
기술적인 자료
주문하는 단 하나 임시 압축 공기를 넣은 액추에이터 아니.
만드십시오 | 토크를 주십시오 (6Bar) | |
여십시오 | 닫히십시오 | |
행위 050S | 13.2Nm | 6.7Nm |
행위 063S | 24.1Nm | 11.1Nm |
행위 075S | 47.7Nm | 22.1Nm |
행위 090S | 73.1Nm | 36.7Nm |
행위 100S | 109Nm | 50.7Nm |
행위 115S | 176Nm | 82Nm |
행위 125S | 227Nm | 105Nm |
행위 145S | 357Nm | 165Nm |
행위 160S | 456Nm | 224Nm |
행위 190S | 871Nm | 379Nm |
행위 210S | 1000Nm | 521Nm |
행위 240S | 1423Nm | 721Nm |
행위 270S | 2345Nm | 1060Nm |
행위 300S | 2956Nm | 1460Nm |
행위 350S | 4247Nm | 2346Nm |
행위 400S | 6559Nm | 2624Nm |
JIS 표준 공 벨브 모수 (15A~200A)
압력 | 크기 | φD | L | φE | φB | φC | T |
JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 |
20 | 20 | 117 | 100 | 75 | 58 | 14 | |
25 | 25 | 127 | 125 | 90 | 70 | 14 | |
32 | 32 | 140 | 135 | 100 | 80 | 16 | |
40 | 38 | 165 | 140 | 105 | 85 | 16 | |
50 | 50 | 178 | 155 | 120 | 100 | 16 |
이 공 벨브도 함께 사용할 수 있는 부속품
온/오프 지시자
Namur 전부 표준에 있는 표준 솔레노이드 벨브
압축 공기를 넣고 & 전기 압축 공기를 넣은 벨브 Positioner
탈착식 수동 무시
패널판에 온/오프 표시를 위한 한계 스위치
여과기 + 압력 계기도의 규칙 조합
선택 더
표준 | ANSI | GB | JIS | DIN |
압력 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
벨브 Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
액추에이터 | 1) 단 하나 행동 (봄 반환) 2) 두 배 행동 | |||
부속품 | 1) 한계 스위치 2) 솔레노이드 벨브 3) 여과기 4)Positioner |
