제품 상세 정보:
결제 및 배송 조건:
|
바디 재질: | CF8 | 좌석 물자: | 폴리 테트라 플루오로 에틸렌 |
---|---|---|---|
힘: | 두 배 행동 | 연결: | 두 배 플랜지 |
압박: | PN16 | 벨브 구조: | 2 개 |
하이 라이트: | 두 배 임시 압축 공기를 넣은 벨브,압축 공기를 넣은 운영한 벨브 |

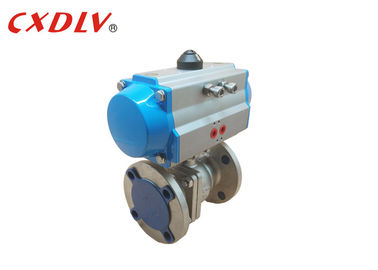

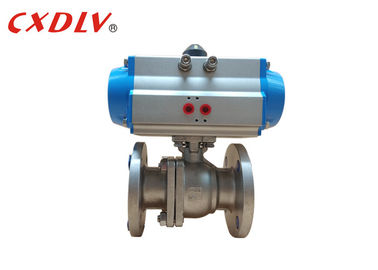

행동하는 DIN 두 배 2개의 방법 스테인리스 압축 공기를 넣은 벨브 DN50 플랜지 끝
명세
이점
1. 소형 사이즈 및 경량 건축
2. 믿을 수 있는, 오래 견딘 성과
3. 액추에이터 윤곽에 선” 또는 “교차하는 산” 벨브에서 기준 “
4. 봄 반환 디자인은 50 psi 처럼 에어 서플라이를 낮게 수용합니다
5. 스테인리스 외부 손질 및 표준 FKM O 반지
6. 액추에이터 갱구에 결합하는 직접적인 밸브 대는 반동을 극소화합니다
7. 수동 무시 기준
기술적인 자료
주문하는 두 배 임시 압축 공기를 넣은 액추에이터 아니.
두 배 행동 |
만드십시오 | 토크를 주십시오 (5.5Bar) |
행위 042D | 8.4Nm | |
행위 050D | 18.3Nm | |
행위 063D | 32.2Nm | |
행위 075D | 64Nm | |
행위 090D | 101Nm | |
행위 100D | 146Nm | |
행위 115D | 236Nm | |
행위 125D | 305Nm | |
행위 145D | 478Nm | |
행위 160D | 624Nm | |
행위 190D | 1185Nm | |
행위 210D | 1447Nm | |
행위 240D | 2126Nm | |
행위 270D | 3229Nm | |
행위 300D | 4197Nm | |
행위 350D | 6283Nm | |
행위 400D | 8953Nm |
DIN PN16 공 벨브 모수 (DN15~DN200)
PN (Mpa) | DN | L | φE | φB | φC | T | f |
1.6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 |
20 | 120 | 105 | 75 | 58 | 18 | 2 | |
25 | 125 | 115 | 85 | 68 | 18 | 2 | |
32 | 130 | 140 | 100 | 78 | 18 | 2 | |
40 | 140 | 150 | 110 | 88 | 18 | 3 | |
50 | 150 | 165 | 125 | 102 | 18 | 3 |
이 공 벨브도 함께 사용할 수 있는 부속품
온/오프 지시자
Namur 전부 표준에 있는 표준 솔레노이드 벨브
압축 공기를 넣고 & 전기 압축 공기를 넣은 벨브 Positioner
탈착식 수동 무시
패널판에 온/오프 표시를 위한 한계 스위치
여과기 + 압력 계기도의 규칙 조합
선택 더
표준 | ANSI | GB | JIS | DIN |
압력 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
벨브 Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
액추에이터 | 1) 단 하나 행동 (봄 반환) 2) 두 배 행동 | |||
부속품 | 1) 한계 스위치 2) 솔레노이드 벨브 3) 여과기 4)Positioner |
