제품 상세 정보:
결제 및 배송 조건:
|
바디 재질: | CF8 | 좌석 물자: | 폴리 테트라 플루오로 에틸렌 |
---|---|---|---|
힘: | 봄 반환 액추에이터 | 연결: | 두 배 플랜지 |
벨브 크기: | 1/2 " ~8" | 매질: | 물 기름 가스 |
하이 라이트: | 압축 공기를 넣은 운영한 공 벨브,압축 공기를 넣은 운영한 벨브 |

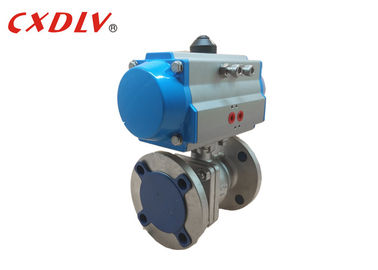

봄 벨브 떨어져에 반환 단 하나 임시 압축 공기를 넣은 움직여진 3가지의 방법 벨브
명세
이점
1. 유동성 저항은, 동일한 길이를 가진 관 저항 계수 동등합니다.
2. 경량 간단한 구조, 소형.
3. 가까운 믿을 수 있는 벨브 바다표범 어업 표면 물자 널리 이용되는 플라스틱, 바다표범 어업은, 그리고 계속 진공 체계에서 널리 이용됩니다.
4. 완전히 열려있는에서 완전히 닫히는에, 운영하게 쉬운 한 교체 90°, 원격 제어를 촉진하기 위하여 급속하게 개폐하기.
5. 쉬운 정비, 간단한 공 벨브, 물개는 일반적으로 활동, 제거 보충 더 편리합니다입니다.
6. , 매체를 통해, 완전히 열리거나 것에서는 완전히 닫힐 것이다, 바다표범 어업 표면이 및 절연성 고립 공 및 좌석은 벨브 바다표범 어업 표면의 부식을 일으키는 원인이 되지 않을 것입니다.
기술적인 자료
주문하는 단 하나 임시 압축 공기를 넣은 액추에이터 아니.
만드십시오 | 토크를 주십시오 (6Bar) | |
여십시오 | 닫히십시오 | |
행위 050S | 13.2Nm | 6.7Nm |
행위 063S | 24.1Nm | 11.1Nm |
행위 075S | 47.7Nm | 22.1Nm |
행위 090S | 73.1Nm | 36.7Nm |
행위 100S | 109Nm | 50.7Nm |
행위 115S | 176Nm | 82Nm |
행위 125S | 227Nm | 105Nm |
행위 145S | 357Nm | 165Nm |
행위 160S | 456Nm | 224Nm |
행위 190S | 871Nm | 379Nm |
행위 210S | 1000Nm | 521Nm |
행위 240S | 1423Nm | 721Nm |
행위 270S | 2345Nm | 1060Nm |
행위 300S | 2956Nm | 1460Nm |
행위 350S | 4247Nm | 2346Nm |
행위 400S | 6559Nm | 2624Nm |
150LB 공 벨브 모수 (1/2 " ~8")
압력 | 크기 | φD | L | φE | φB | φC | T | f |
Class150 | 1/2” | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
3/4" | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
1" | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
1 1/2” | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
2" | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 |
이 공 벨브도 함께 사용할 수 있는 부속품
온/오프 지시자
Namur 전부 표준에 있는 표준 솔레노이드 벨브
압축 공기를 넣고 & 전기 압축 공기를 넣은 벨브 Positioner
탈착식 수동 무시
패널판에 온/오프 표시를 위한 한계 스위치
여과기 + 압력 계기도의 규칙 조합
선택 더
표준 | ANSI | GB | JIS | DIN |
압력 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
벨브 Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
액추에이터 | 1) 단 하나 행동 (봄 반환) 2) 두 배 행동 | |||
부속품 | 1) 한계 스위치 2) 솔레노이드 벨브 3) 여과기 4)Positioner |
