제품 상세 정보:
결제 및 배송 조건:
|
연결: | 150LB 무선주파수 | 몸 물자: | CF8,CF8M, WCB |
---|---|---|---|
틈막이: | PTFE | 압력: | PN16 |
사이즈: | DN15~DN300 | ||
하이 라이트: | 150LB 스테인레스 강 시준창,WCB 스테인레스 강 시준창,CF8M 고압 시준창 |

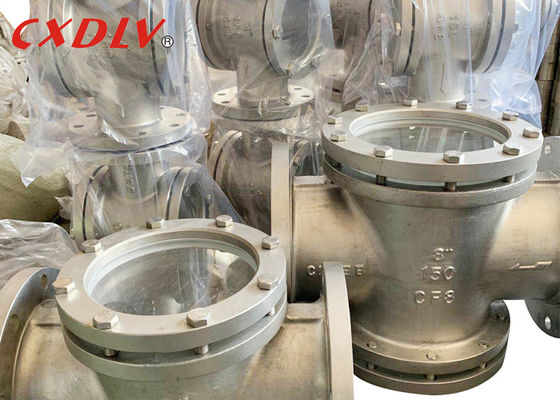

라운드 견해 플랜지 곧은 스테인레스 강 시준창 / 고압 시준창
제품 특징
플랜지 시준창
해당 규격 :
- 디자인과 생산 : ASTM B16.34
- 테스트와 검사 : API598
크기 범위 :
- DN15~DN300
정력 압력 :
- 150LB,300LB
온도 범위 :
- -20' C~150' C
기술 데이터
H | L | D | D1 | D2 | |
1" | 92 | 160 | 108 | 79.5 | 51 |
2" | 140 | 230 | 152 | 120.5 | 92 |
3" | 180 | 310 | 190 | 152.5 |
127 |
4" | 215 | 350 | 229 | 190.5 | 157.5 |
개관
사이트 플로우 표시기는 방향과 정확 유량을 위한 액체 흐름을 검증하는 시각적인 것 제공하기 위해 파이프 안으로 설치된 장치입니다. 사이트 플로우 표시기는 운영자들이 창문을 통하여 액체의 색깔과 명료성을 관찰할 수 있게 허락합니다. 사이트 유량 지시계는 보통 가스킷으로 하나 이상의 보는 창문으로 몸이고 플랜지된, 나사 결합과 같은 파이프라인에 지표를 탑재하기 위한 방법입니다. 사이트 플로우 표시기는 1/4 인치에서 16 인치까지 이르는 표준 관경에 적합하고 ANSI 정력 압력을 옮길 수 있습니다. 그것이 유동적이고, 주유소 또는 파우더이든지 아니든지, 사이트 플로우 표시기는 운동의 거의 모든 단계에 적용될 수 있습니다.
참조
플랜지 시준창 | |||
표준 | JIS | DIN | ANSI |
압력 | 10K,20K | PN16,PN25,PN40 | 150LB,300LB |
재료 | CF8,CF8M, WCB | ||
사이즈 | DN15~DN200 |
