제품 상세 정보:
결제 및 배송 조건:
|
본체 소재: | SS304 SS316, WCB | 공 물자: | CF8, CF8M |
---|---|---|---|
시트 소재: | PTFE/PPL/POB/RPTFE | 구조: | 웨이퍼 볼 밸브 |
사이즈: | DN15 ~ DN200 | 모델: | Q71F |
탑재: | ISO 다이렉트 마운트 | ||
하이 라이트: | 웨이퍼형 WCB 볼 Valve,DN15 WCB 볼 밸브,줄기세포 WCB 볼 밸브를 확장합니다 |

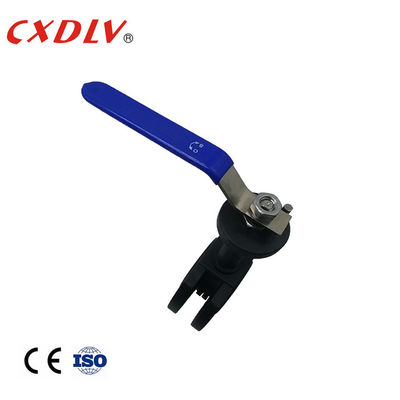

웨이퍼형은 감소된 구멍과 줄기세포 WCB 볼 밸브를 확장합니다
제품 특징
2PC 웨이퍼 볼 밸브
해당 규격 :
- 디자인과 생산 : GB / T12237 / 1989년
- 연결 : JB / T79
- 방화 테스트 : GB / T13927 - 1992년
크기 범위 :
- DN15 ~ DN200
공칭 압력 :
- 1.6 ~ 4.0 MPa
온도 범위 :
- - 20 'C ~ 250 'C
더 단순 구조, 작은 사이즈와 경량과 웨이퍼 볼 밸브는 소수 부분만을 이루어집니다. 게다가, 그것은 90을 회전시킴으로써 빨리 운영될 수 있습니다'과 항목이 좋은 유체 제어 특성과 함께 있습니다. 볼 밸브가 완전히 오픈 포지션에서 있을 때, 밸브 플레이트의 두께는 매체가 밸브 본체를 통해 흐를 때 유일한 저항이고 따라서 밸브에 의해 발생된 압력 강하가 작습니다.
사이즈 | φd | D2 | D1 | D | T | L | |
15 | 1/2" | 15 | 45 | 65 | 95 | 14 | 35 |
20 | 3/4" | 20 | 55 | 75 | 105 | 14 | 38 |
25 | 1" | 25 | 65 | 85 | 115 | 14 | 42 |
32 | 1 1/4" | 32 | 78 | 100 | 135 | 16 | 50 |
40 | 1 1/2" | 38 | 85 | 110 | 145 | 16 | 62 |
50 | 2" | 50 | 100 | 125 | 160 | 16 | 72 |
애플리케이션
웨이퍼 볼 밸브는 넓게 안에 사용됩니다 : 화학, 석유, 용융제련, 제약적이, 아황산 가스에서 음식과 다른 산업, 증기, 공기, 가스, 암모니아, CO₂가스, 석유, 물, 소금물, 알칼리액, 바닷물, 질산, 염산, 황산, 매체가 조절로 이용하는 인산과 송유관 위의 충전 중지 장치.
볼 밸브의 힘
1. 편심의 고유한 디지안은 밸브의 서비스 수명을 연장하는 밀봉면 사이에 마찰이 없는 전송을 만듭니다.
2. 탄력적으로 자리는 토크에 의해 발생했습니다.
3. 영리한 쐐기 디자인은 밀봉면 사이의 보상이고 제로번 누출로, 밸브가 단단하고 더 단단한 자동 실링 기능을 가지고 있게 합니다.
4. 설치하도록 경량의고 경량의고 쉬운 작은 사이즈.
5. 공기이고 전기적 디바이스는 리모콘과 프로그램 제어의 필요를 충족시켜 주기 위해 사용자 요구에 따라 구성될 수 있습니다.
6. 치환석 재료는 다양한 언론사에 적용될 수 있습니다.
모델 선택
웨이퍼 볼 밸브
모델 부정 | 동작 압력 /Mpa |
적용 가능한 온도 /C |
적용 가능한 매체 |
Q71F-16P | 1.6 | PTFE≤150 PPL≤250 |
나이트로스 |
Q71F-25P | 2.5 | 나이트로스 | |
Q71F-16Ti | 1.6 | 부식 매질을 산화시키기 | |
Q71F-25Ti | 2.5 | 부식 매질을 산화시키기 |
