제품 상세 정보:
결제 및 배송 조건:
|
| 상품 이름: | 뜨 공 벨브 | 벨브 물자: | CF8, CF8M의 탄소 강철 |
|---|---|---|---|
| 압력: | PN16/PN25/PN40/ANSI150/ANSI300 | 작동: | 레버 |
| 연결: | 플랜지 | 모델: | Q71F |
| 하이 라이트: | PN16 유동구 밸브,레버 작동이 볼 밸브를 표류시켜 볼 밸브,플랜지 연결을 표류시킵니다 |
||

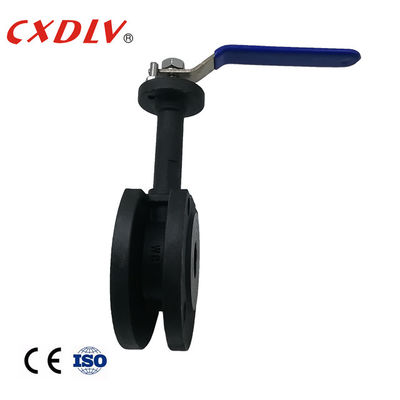

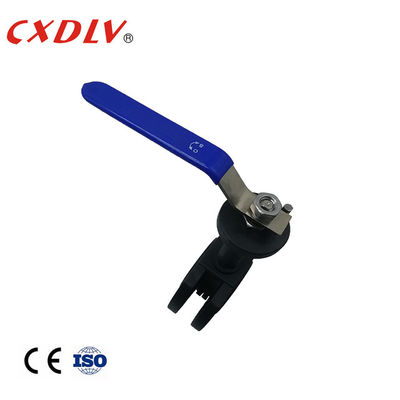

볼 밸브 레버 작동을 표류시키는 PN16 저압 이탈리아 방식
일반적 특징
이탈리아 볼 밸브
해당 규격 :
- 디자인과 생산 : GB / T12237 / 1989년
- 연결 : JB / T79
- 방화 테스트 : GB / T13927 - 1992년
크기 범위 :
- DN15 ~ DN250
공칭 압력 :
- 건설 1.6 ~ 4.0 MPa
온도 한계 :
- 20 'Ｃ ~ 250 'Ｃ
유동구 :솔리드 / 공동
좌현으로 향하게 하세요 :감소된 / 전체
마지막 엔트리
웨이퍼형 볼 밸브 (또는 이탈리아 최고 박막 유형 볼 밸브로 불리 )는 파이프라인에서 매체를 자르거나 연결시키기 위해 달성되기 위해, 29~180C (밀봉 링이 RPTFE입니다) 또는 29~180C (밀봉 링이 PPL 폴리페닐렌입니다)의 작동 온도인 PN1.0~2.5MPa의 조건에서 파이프라인 장비에서 사용됩니다. 물, 찜통, 기름, 질산, 아세트산, 카바마이드와 같은 적용 가능한 매체 또는 산화가능성의 매체는 채택되는 것으로 차이 밸브 재료에 따르 적용될 수 있습니다.
| 유닛 :밀리미터 | |||||
| 압력 | 사이즈 | Ｌ | Ｄ | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
애플리케이션
웨이퍼 볼 밸브는 자동적으로 석유, 물, 가스와 치수 또는 섬유질 유동체를 조정하거나 자르기 위해 넓게 석유, 화학, 야금학, 동력화차, 경공업과 다른 유전에서 사용될 수 있습니다.
힘
1. 정상적 볼 밸브와 비교해서, 우수 열 절연성능으로 최고 박막 유형 볼 밸브는 더 쉽게 설치미술을 위해 경량에, 짧은 구조 길이라는 유리한 입장에 있고, 재료 기타 등등을 구합니다.
2. 우리는 높은 믿을 만한 실링 성능에 의한 결과를 성취하기 위한 시트 링을 위한 그리고 쉽게 열린 / 폐쇄 작동을 위한 탄력적 밀봉 구조를 사용하고 특별한 내화성 보호 구조체가 부속 작전과 높은 실링 성능을 사고 화재 위험의 조건하에서 영향을 받지 않게 하기 위해 부속에 설정됩니다.
3. 대전 방지 구조는 고객의 요구에 따르게 할 수 있습니다. 우리는 90o 열기 / 마감 로케이팅 투공판에서 설정했습니다, 손님들이 오조작을 피하기 위한 실태에 따라서 위치를 잠글 수 있습니다.
모델 선택
웨이퍼 볼 밸브
| 모델 부정 | 동작 압력 /Mpa |
적용 가능한 온도 /C |
적용 가능한 매체 |
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 |
나이트로스 |
| Q71F-25P | 2.5 | 나이트로스 | |
| Q71F-16Ti | 1.6 | 부식 매질을 산화시키기 | |
| Q71F-25Ti | 2.5 | 부식 매질을 산화시키기 |
