제품 상세 정보:
결제 및 배송 조건:
|
| 상품 이름: | 공 벨브 | 벨브 물자: | CF8, CF8M의 탄소 강철 |
|---|---|---|---|
| 압력: | PN16/PN25/PN40 | 작동: | 핸들 레버 |
| 연결: | 웨이퍼 | 모델: | Q71F |
| 하이 라이트: | PPL 자리 플랜지된 단부 볼 밸브,확대된 줄기 플랜지된 볼 밸브,레버 작동 플랜지된 볼 밸브 |
||

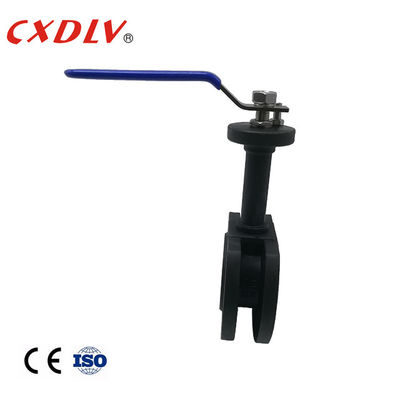

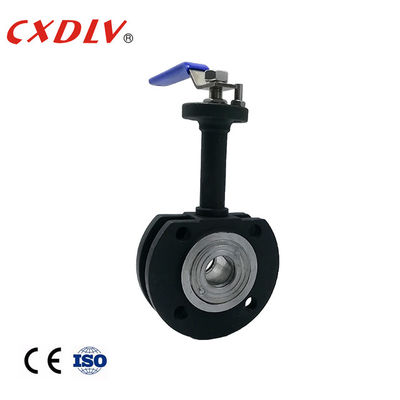

1 PC 플랜지된 단부 볼 밸브 레버 작동 PPL은 확대된 줄기에 의해 안착합니다
일반적 특징
이탈리아 볼 밸브
해당 규격 :
- 디자인과 생산 : GB / T12237 / 1989년
- 연결 : JB / T79
크기 범위 :
- DN15 ~ DN200
공칭 압력 :
- 건설 1.6 ~ 4.0 MPa
온도 한계 :
- 20 'Ｃ ~ 250 'Ｃ
웨이퍼형 볼 밸브 (또는 이탈리아 최고 박막 유형 볼 밸브로 불리 )는 파이프라인에서 매체를 자르거나 연결시키기 위해 달성되기 위해, 29~180C (밀봉 링이 RPTFE입니다) 또는 29~180C (밀봉 링이 PPL 폴리페닐렌입니다)의 작동 온도인 PN1.0~2.5MPa의 조건에서 파이프라인 장비에서 사용됩니다. 물, 찜통, 기름, 질산, 아세트산, 카바마이드와 같은 적용 가능한 매체 또는 산화가능성의 매체는 채택되는 것으로 차이 밸브 재료에 따르 적용될 수 있습니다.
| 유닛 :밀리미터 | |||||
| 압력 | 사이즈 | Ｌ | Ｄ | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
애플리케이션
웨이퍼 볼 밸브는 자동적으로 석유, 물, 가스와 치수 또는 섬유질 유동체를 조정하거나 자르기 위해 넓게 석유, 화학, 야금학, 동력화차, 경공업과 다른 유전에서 사용될 수 있습니다.
힘
1. 견딜수 있는 줄기 디자인을 분출하세요
2. 감소된 포트 설계
3. 웨이퍼 공 밸브 구조 단순한, 작은 사이즈, 경량.
4. 플랜지 표준 :GB
5. 다양한 봉착재와 탄소강 선택
모델 선택
웨이퍼 볼 밸브
| 모델 부정 | 동작 압력 /Mpa |
적용 가능한 온도 /C |
적용 가능한 매체 |
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 |
나이트로스 |
| Q71F-25P | 2.5 | 나이트로스 | |
| Q71F-16Ti | 1.6 | 부식 매질을 산화시키기 | |
| Q71F-25Ti | 2.5 | 부식 매질을 산화시키기 |
