상세 정보 |
|||
| 신체: | CF8, CF8M, WCB… | 디스크: | SS304, SS316 |
|---|---|---|---|
| 좌석: | NBR, 바이톤 | 포트의 크기: | DN40~DN600 |
| 작동 온도: | -20C~+180C | 표준: | ANSI, ASME, API, DIN, JIS, BS, GB |
| 압력: | 150LB | 애플리케이션: | 물, 기름, 가스… |
| 강조하다: | NBR 석 웨이퍼 흔들림 점검 밸브,제로 누출 우파는 Valve,CF8 웨이퍼 흔들림 점검 밸브를 확인합니다 |
||
제품 설명

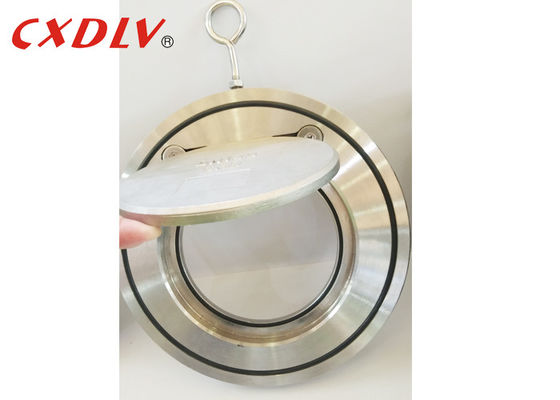

NBR 연질 시이트 웨이퍼 흔들림 점검 밸브 제로 누출
밸브 특징을 확인하세요
단일 디스크 웨이퍼 흔들림 점검 밸브
해당 규격 :
- 디자인과 생산 : ASTM B16.34
- 플랜지 연결 : ASTI16.5
- 테스트와 검사 : API598
크기 범위 :
-1 1/2 ~16
정력 압력 :
- ANSI 150LB,300LB
- JIS 10K,20K
온도 범위 :
- -20' C~180' Ｃ
| 본체 소재 | 탄소강 | CF8 | CF8M |
| 밸브 디스크 | 탄소강 | SS304 | SS316 |
| 세탁기, 볼트로 고정됩니다 | SS304 | SS304 | SS316 |
| 아이볼트 | 도금된 탄소 스테에 | 도금된 탄소강 | 도금된 캣본 강철 |
| O-링 | NBR, EPDM | 바이톤 | 바이톤 |
| 작동 온도 | -20C~120C | -29C~180C | -29C~180C |
| 매체 | 물, 증기, 석유, 가스 | ||
| 표준 | ANSI, DIN, JIS, JB | ||
(PN16) 단일 디스크는 체크 밸브 차원을 흔듭니다
(유닛 :밀리미터)
| DN | A | Ｌ | ||
| PN16 | PN25 | PN16 | PN25 | |
| 100 | 162 | 168 | 16 | 16 |
| 125 | 192 | 194 | 16 | 16 |
| 150 | 218 | 225 | 19 | 19 |
| 200 | 273 | 285 | 28 | 28 |
밸브 개관을 확인하세요
체크 밸브는 배관계에서 역류 또는 배수를 방지해서 일반적으로 사용되는 자동적 차단 밸브입니다.종종 펌프에서 토출 측에 가해져 체크 밸브는 시스템이 펌프가 역류에 대하여 막고 보호하면 고갈되는 것을 예방하며, 그것이 펌프와 / 또는 타장비에게 해를 입힐 수 있습니다.
흔들림 점검 밸브는 힌지 핀에 대하여 선회하거나, 흔들리는 평평한 디스크를 가지고 있습니다. 완전히 열릴 때 그들은 저비용이고, 로우 헤드 손실 특성화를 가집니다. 그러나 디스크의 장행정과 불활동 때문에, 전통적 흔들림 점검 밸브는 수직 배관 설치에서 떨어질 수 있습니다. 이러한 밸브는 그러므로 때때로 수단과 중량 액세서리리가 장착됩니다. 그들은 폐수와 같은 고체들과 액체를 취급할 수 있습니다.
특징 :
- 경제적 설계 :풀-바디, 스윙형 체크 밸브와 비교될 때 라이트급과 짧은 포설 길이는 저축을 초기비용과 공간 요구 사항과 설치미술에서 생성시킵니다.
- 최소 헤드손실 : 헤드손실은 짧고 곧고 사실상 비단절된 흐름 경로를 제공함으로써 최소화됩니다
- 수격 작용을 감소시키기 위한 빠른 마감 : 셧-오프는 있고 영 근처에를 마무리하는 완전 자동, 봄 보조 디스크를 통해 달성되고 유속 - 가벼운 노래 디스크 설계가 최소 한도로 관리 급상승을 촉진하는 흐름 반전에 이전인 긍정적 마감을 만듭니다
- 탄력있는 연질 시이트 : 정밀 기계화 밀봉면과 연결된 바이톤은 API 598 시험 요구사항을 만나거나 초과하는 버블 견고한 밀봉을 보증하기 위해 돕습니다
