제품 상세 정보:
결제 및 배송 조건:
|

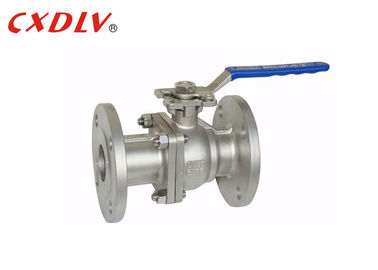

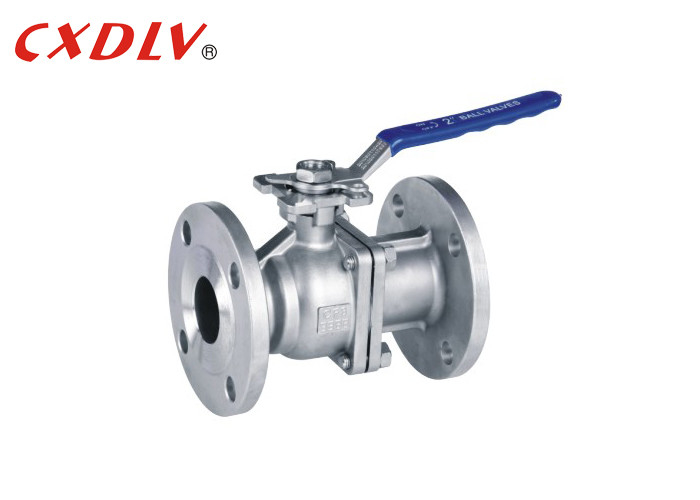

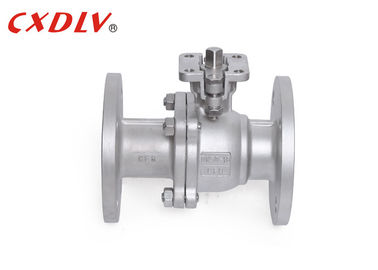

| 하이 라이트: | 플랜지형 DN50 볼 밸브,플랜지형 하이 플랫폼 볼 밸브,플랜지형 이탈리아 가스 볼 밸브 |
||
|---|---|---|---|
볼 밸브
적용 가능한 표준:
- 설계 및 제조: GB12237-89
-연결:JB/T79
- 내화 시험 : API607 4th 1993
- 테스트 및 검사: GB/T13927-1992
크기 범위:
- DN15~DN200
압력 등급:
- GB PN16 PN25 PN40
온도 범위:
- -20°C~185°C
볼 밸브 개폐 부재(구체)는 밸브 스템에 의해 구동되며 볼 밸브의 축을 중심으로 회전합니다.유체 조절 및 제어에도 사용할 수 있습니다.단단하게 밀봉된 V-볼 밸브는 V자형 코어와 단단하게 용접된 카바이드 합금의 금속 시트 사이에 강한 전단력을 가집니다.섬유 함유 미세 고체 입자에 특히 적합합니다.기타 다방향 볼 밸브는 매체의 합류, 분할 및 흐름 방향 전환을 유연하게 제어할 수 있을 뿐만 아니라 모든 채널을 닫고 다른 두 채널을 연결할 수 있습니다.
| PN(MPa) | DN | 엘 | φE | φB | φC | 티 | 에프 | N-φh | 시간 | H1 | 승 | 중 | 피 | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 삼 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 삼 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | 저희에게 자유롭게 연락하십시오 | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 |
|||||||||||||||||
애플리케이션
볼 밸브는 주로 파이프라인에서 매체의 흐름 방향을 자르고 분배하고 변경하는 데 사용됩니다.
이점
1. 스러스트 베어링은 밸브 스템의 마찰 토크를 줄여 밸브 스템을 부드럽고 유연하게 만들어 장기간 작동합니다.
2. 정전기 방지 기능: 볼, 밸브 스템 및 밸브 본체 사이에 스프링이 배치되어 전환 과정에서 발생하는 정전기를 유도할 수 있습니다.
3. Polytetrafluoroethylene과 같은 재료는 자기 윤활성이 좋고 구체와의 마찰 손실이 적기 때문에 공압식 볼 밸브의 수명이 깁니다.
모델 선택
2PC 풀 포트 플로팅 볼 밸브
| 기준 | ANSI | GB | JIS | 소음 |
| 압력 | 150파운드/300파운드 | PN25/PN40 | 1만/2만 | PN16/PN25/PN40 |
| 재료 | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| 모델 | 1) 높은 플랫폼 모델 2) 핸들 모델 | |||
