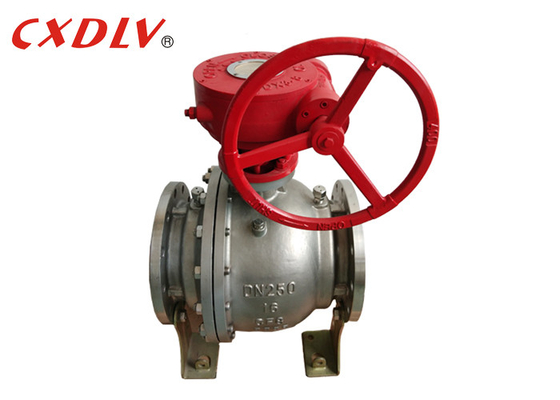

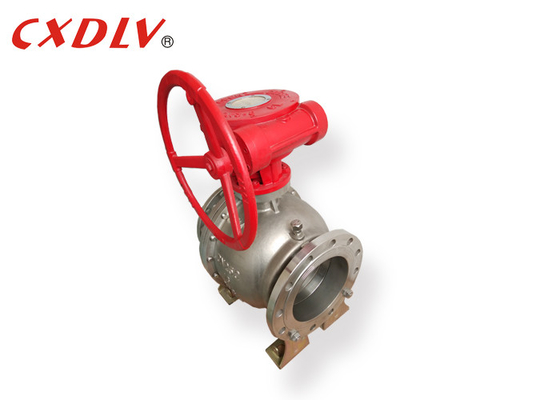

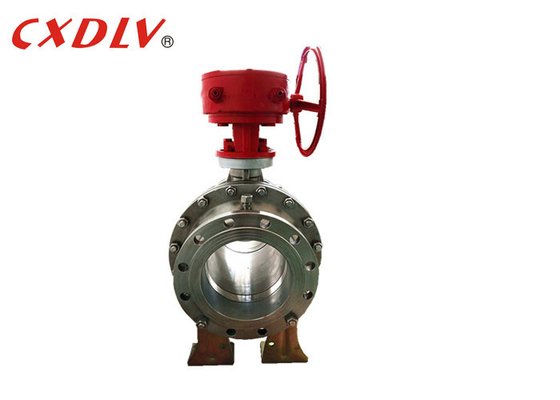

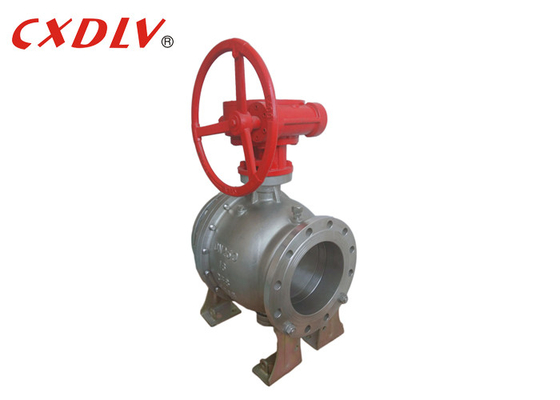

플랜지가 붙은 끝 포이에 의하여 거치되는 공 벨브 주철강 PN16 DN150 DN200

플랜지 끝이 있는 트러니언 볼 밸브

명세서

• DN150 - DN400 크기로 제공
• PN16에서 사용 가능
• 고유한 윤곽이 있는 볼 디자인으로 뛰어난 흐름
• 전체 포트
• 공압, 전기, 기어 또는 레버 작동과 함께 사용 가능
• 산업: 석유 및 가스, 해양, 정제, 지열, 전력, 화학, 펄프 및 제지, 극저온, 광업/강철
• 인증된 ISO 9001 품질 시스템에 따라 제조

개요

트러니언 볼 밸브는 속이 빈 천공 고정/지지 볼을 사용하여 통과하는 흐름을 제어하는 ​​1/4 회전 밸브의 한 형태입니다.

트러니언 장착 밸브는 볼이 베어링에 의해 구속되고 회전만 허용됨을 의미하며 대부분의 유압 부하가 시스템 구속에 의해 지원되므로 베어링 압력이 낮고 샤프트 피로가 없습니다.라인 압력은 고정 볼에 대해 업스트림 시트를 구동하여 라인 압력이 업스트림 시트를 볼에 밀어 넣어 밀봉되도록 합니다.

볼의 기계적 고정은 라인 압력의 추력을 흡수하여 볼과 시트 사이의 과도한 마찰을 방지하므로 최대 정격 작동 압력에서도 작동 토크가 낮게 유지됩니다.이는 액추에이터의 크기를 줄여서 밸브 작동 패키지의 전체 비용을 줄이기 때문에 볼 밸브가 작동될 때 특히 유리합니다.

이점

트러니언 볼 설계는 낮은 작동 토크, 작동 용이성, 시트 마모 최소화(스템/볼 격리는 측면 하중을 방지하고 다운스트림 시트의 마모를 방지하여 성능 및 서비스 수명을 향상함), 고압 및 저압 모두에서 우수한 밀봉 성능(별도의 스프링 메커니즘)입니다. 업스트림 라인 압력은 저압 및 고압 응용 분야의 고정 볼에 대한 밀봉으로 사용됩니다.

트러니언은 모든 크기와 모든 압력 등급에 사용할 수 있지만 조절 목적에는 적합하지 않습니다.

애플리케이션

트러니언 볼 밸브는 DDB(double-block-and-bleed) 밸브의 일종이며 플로팅 볼 밸브는 하류측만 밀봉합니다. 트러니언 볼 밸브는 상류 및 하류 매체를 모두 차단할 수 있습니다.그리고 중간 캐비티의 압력이 시트 스프링의 힘보다 크면 시트를 밀어서 열어 챔버 내부의 압력을 해제하여 안전을 보장합니다.

왜 Xidelong을 선택합니까?

전문화:
우리는 볼 밸브, 버터플라이 밸브, 게이트 밸브, 글로브 밸브, 체크 밸브, 시창, 밸브 액세서리 제조를 전문으로 하고 있습니다 ......
이점:
1.Price: 우리는 벨브와 부속품에 있는 직업적인 제조이기 때문에, 제안된 가격이 다른 사람과 비교해서 아주 경쟁적이어야 한다는 것을 보증합니다.
2. 원료 검사: 모든 재료는 고품질을 테스트하고 창고에 보관합니다.
3. 노동자: 모든 노동자는 3개월 훈련, 생산 라인의 숙련 노동자.

샘플 주문:
우리는 일반적으로 단골 고객에게만 특급 요금을 청구하고 신규 고객에게는 단위 비용의 50%를 청구하고 대부분 특급 요금을 청구합니다.

배달 시간:
우리는 일반적으로 선불금을 받은 후 공식 주문에 20일이 소요되며 샘플 주문은 7일 이내에 준비됩니다.

품질 관리:
우리는 각 제품이 고객, 들어오는 품질 관리, 최종 품질 관리, 나가는 품질 관리에 따라 품질 요구 사항을 충족할 수 있도록 매우 엄격하고 완전한 품질 시스템을 갖추고 있습니다.한편, 모든 제품은 납품 전에 엄격한 검사를 거칩니다.” 우리가 항상 추구하는 '품질 제일, 서비스 제일'.

보증 기간:
계약 또는 PI에 서명한 날로부터 18개월.평생 기술 지원.
(주문 및 도면과 상품이 다른 경우 고객님께서 불량품에 대한 회수신고서를 발급해 드리며, 사진을 첨부하여 보내드립니다. 불량품 교체를 위한 추가 배송을 고려하시거나, 모든 비용은 당사에서 부담합니다. 또는 고객은 불량품에 대한 비용을 보상해야 한다고 결정하며, 이러한 보상은 운송비, 관세 비용, 지불된 상품 금액을 모두 포함합니다.)

지불 조건:
1. TT 조건: 지불은 직접 은행 송금(T/T)에 의한 선불의 30%이며, 나머지 70%는 선적 전 또는 팩스 또는 이메일을 통해 당사가 보내는 BL 사본입니다.
2. L/C 조건: L/C 즉시 지불 및 제한 없음.(L/C는 협상을 위한 문서 제출일로부터 최소 30일을 허용해야 하며 L/C 내의 모든 조항은 명확하고 간결하며 수용 가능해야 합니다. 특별 조항, 조건을 허용하지 마십시오.)

경쟁가격:
우리는 상생 목표를 달성하기 위해 경쟁력 있는 가격, 좋은 품질 및 최상의 서비스를 제공합니다.

맞춤화:
주문품은 수락가능합니다.
