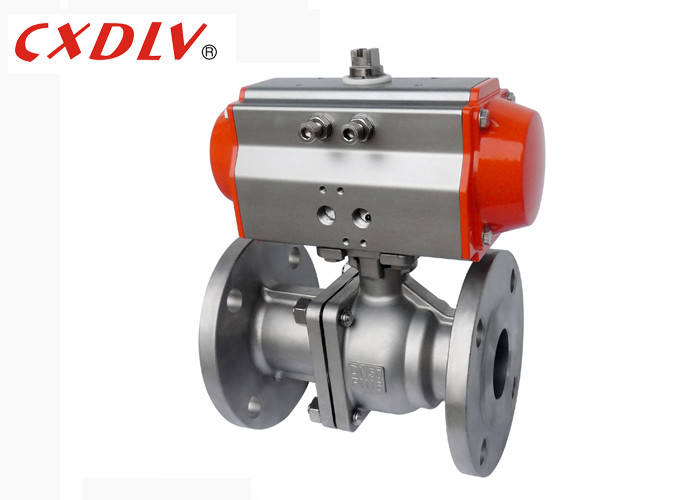

• 액추에이터 플랜지 볼 밸브 복동 공압 제어 Dn80
  • 액추에이터 플랜지 볼 밸브 복동 공압 제어 Dn80
  • 액추에이터 플랜지 볼 밸브 복동 공압 제어 Dn80
액추에이터 플랜지 볼 밸브 복동 공압 제어 Dn80

액추에이터 플랜지 볼 밸브 복동 공압 제어 Dn80

제품 상세 정보:

원래 장소: 중국
브랜드 이름: CXDLV
인증: CE&ISO
모델 번호: Q41F

결제 및 배송 조건:

최소 주문 수량: 1
가격: 협상 가능
포장 세부 사항: 다른 밸브 구조에 따른 적당한 합판 상자
배달 시간: 5~25 작업 일수
지불 조건: 웨스턴 유니온, L/C (신용장), 인수 인도, D/P (지급도 조건), 머니그램, 페이팔인 전신환
공급 능력: 500 PC / 달
지금 채팅하세요 채팅

상세 정보

본체 소재: SS316/SS304/WCB 사이즈: DN15-200
표준: ANSI, ASME, API, DIN, JIS, BS, GB 연결: 플렌지 말단
증명서: CE
강조하다:

공압 액추에이터 플랜지 볼 밸브

,

Dn80 플랜지 볼 밸브

,

플랜지 복동 볼 밸브

제품 설명

명세서

하이 플랫폼 볼 밸브

적용 가능한 표준:
- 설계 및 제조: GB12237-89

-연결:JB/T79

- 내화 시험 : API607 4th 1993

- 테스트 및 검사: GB/T13927-1992

크기 범위:
- DN15~DN200

압력 등급:
- GB PN16 PN25 PN40
온도 범위:
- -20°C~185°C



볼 밸브 개폐 부재(구체)는 밸브 스템에 의해 구동되며 볼 밸브의 축을 중심으로 회전합니다.유체 조절 및 제어에도 사용할 수 있습니다.다방향 볼 밸브는 매체의 합류, 분할 및 흐름 방향 전환을 유연하게 제어할 수 있을 뿐만 아니라 모든 채널을 닫고 다른 두 채널을 연결할 수 있습니다.

액추에이터 플랜지 볼 밸브 복동 공압 제어 Dn80 0



PN(MPa) DN φE φB φC 에프 N-φh 시간 H1 A1 A2 B1 B2
1.6 15 130 95 65 45 14 2 4-14 48 79 135 9 9 6 6 36 42
20 140 105 75 55 14 2 4-14 53 84 135 9 9 6 6 36 42
25 150 115 85 65 14 2 4-14 64 95 170 11 11 6 7 42 50
32 165 135 100 78 16 2 4-18 71 103 170 11 11 6 7 42 50
40 180 145 110 85 16 4-18 76 111 200 14 14 7 9 50 70
50 200 160 125 100 16 4-18 85 120 200 14 14 7 9 50 70
65 저희에게 자유롭게 연락하십시오
80
100
125
150
200


애플리케이션

볼 밸브는 석유 정제, 장거리 파이프라인, 화학, 제지, 제약, 물 보존, 전력, 도시, 철강 및 기타 산업에서 널리 사용됩니다.



이점

1. 작은 유체 저항: 공압식 볼 밸브는 모든 밸브 분류의 유체 저항 중 가장 작으며 직경이 감소한 공압식 볼 밸브라도 유체 저항이 매우 작습니다.


2. 스템 씰은 안정적입니다. 밸브 스템은 회전만 하고 위아래로 움직이지 않기 때문에 밸브 스템의 패킹 씰은 쉽게 파손되지 않으며 매체 압력이 증가함에 따라 밀봉 용량이 증가합니다.


3. 밸브 시트의 밀봉 성능이 좋습니다. PTFE와 같은 탄성 재료로 만든 밀봉 링은 밀봉하기 쉽고 공압식 볼 밸브의 밸브 밀봉 능력은 매체 압력이 증가함에 따라 증가합니다.



모델 선택

고압 볼 밸브

기준 ANSI GB JIS 소음
압력 150파운드/300파운드 PN16/PN25 1만/2만 PN16/PN25/PN40
재료 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB
모델 1) 높은 플랫폼 모델 2) 핸들 모델
