| MOQ: | 1 |
| 가격: | 협상 가능 |
| 표준 포장: | 다른 밸브 구조에 따른 적당한 합판 상자 |
| 배달 기간: | 5~25 작업 일수 |
| 지불 방법: | 웨스턴 유니온, L/C (신용장), 인수 인도, D/P (지급도 조건), 머니그램, 페이팔인 전신환 |
| 공급 능력: | 500 PC / 달 |
| 하이 라이트: |

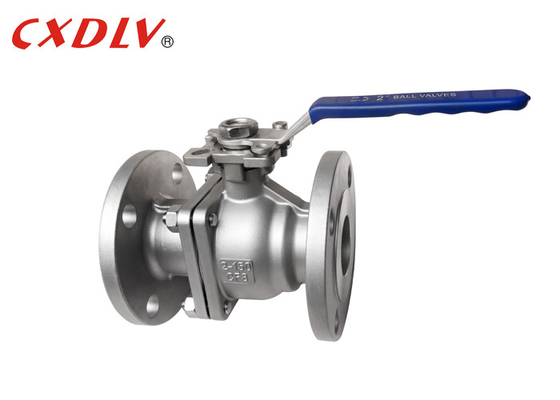

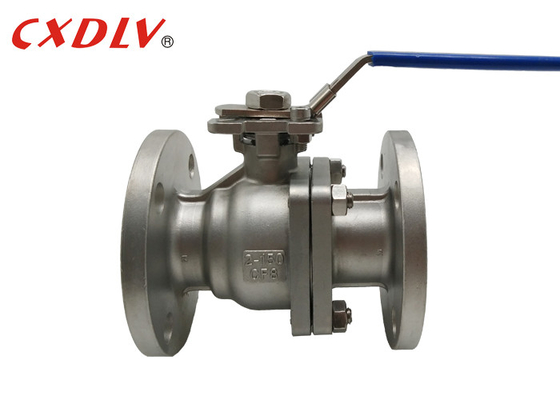

cf8m 공 밸브,스테인레스 스틸 볼 밸브 150LB 플랜지 끝 스테인레스 스틸 볼 밸브 장착 패드 |
||
|---|---|---|---|
사양
볼 밸브
적용 가능한 표준:
- 설계 및 제조: ASME B16. 34, API608
- 연결: JIS B2212 ~ B213
- 시험 및 검사: JIS B2003, API6D
- 대면 차원: JIS B2002
크기 범위:
- DN15 ~ DN200
압력 등급:
- JIS 10K 20K
온도 범위:
- - 20 °C ~ 185 °C
JIS 높은 플랫폼 볼 밸브는 일본 표준 설계 라이선스를 채택하고 일본 표준 플랜지, 일본 표준 구조 길이, 일본 표준 재료 표준,그리고 합성 JIS 일본 국가 표준 제품.
JIS 높은 플랫폼 볼 밸브의 구조는 모든 제조업체에 의해 설치 및 설치 될 수 있습니다. 설치 후, 밀폐는 조정 될 수 있습니다.이 조정은 액추에이터를 해체 할 필요가 없습니다, 이는 밀폐 성능을 효과적으로 보호합니다.
| 압력 | 크기 | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4~19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4~19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4~19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4~19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | 자유롭게 연락하세요. | |||||||||||||||||
| 80 | ||||||||||||||||||
| 100 | ||||||||||||||||||
| 125 | ||||||||||||||||||
| 150 | ||||||||||||||||||
| 200 | ||||||||||||||||||
적용
물, 용매, 산소 및 천연가스와 같은 일반적인 작업 매체에 적합하지만 산소, 과산화수소, 메탄 및 에틸렌과 같은 혹독한 작업 조건의 매체에도 적합합니다.각종 산업에서 널리 사용되고 있습니다..
공 밸브의 강도
1첨단 세라믹 발사 기술, 합리적인 구조와 아름다운 외모.
2. 밸브 좌석은 탄력적 인 밀폐 구조를 채택하여 노동, 가벼운 무게 및 좋은 밀폐 성능을 절약합니다.
3밸브 줄기는 역 밀폐 된 바닥 부하 구조를 채택하고, 밸브 줄기는 내부 압력으로 인해 밖으로 날지 않으며 안전을 보장합니다.
모델 선택
2PC 풀 포트 부동 공 밸브
| 표준 | ANSI | GB | JIS | DIN |
| 압력 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| 소재 | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| 모델 | 1) 높은 플랫폼 모델 2) 핸들 모델 |
|||
