상세 정보 |
|||
| 신체: | CF8/CF8M/WCB/CF3/CF3M | 자리: | PTFE,RPTFE,POB |
|---|---|---|---|
| 포트의 크기: | 15A-200A | 연결: | RF |
| 압력: | 150LB-300LB | 운영: | 웜 기어 |
| 표준: | ANSI/ASME/API/DIN/JIS/GB | ||
| 강조하다: | 변속기 작동 3방향 볼 밸브,150LBCF8 플랜지 공 밸브,SS 스테인리스 스틸 플랜지 볼 밸브 |
||
제품 설명

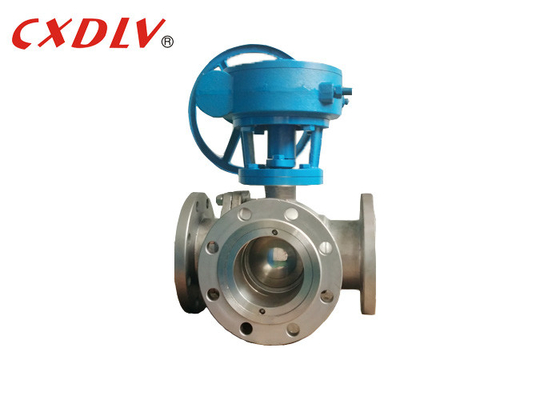

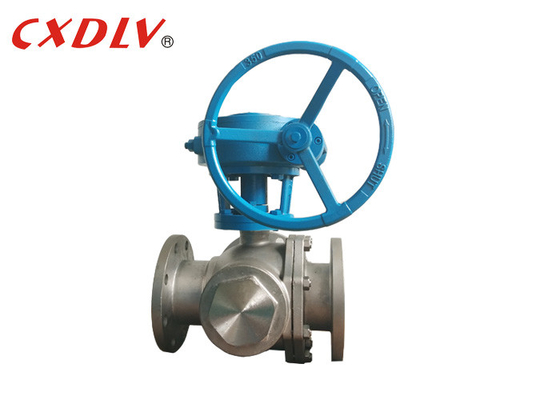

풀 포트 3 웨이 볼 밸브
적용 가능한 표준:
- 설계 및 제조:GB12237-89
- 연결: JB/T79
- 방화성 테스트: API607 4th 1993
- 시험 및 검사:GB/T13927-1992
크기 범위:
- DN15 ~ DN200
압력 등급:
- PN16 PN25 PN40
온도 범위:
- -20°C~185°C
3면 공 밸브T형은 세 개의 직각 파이프가 서로 통신하고 세 번째 채널을 분리하고 통합하는 기능을 할 수 있습니다.L 3 차원 볼 밸브 유형은 서로 정사각형 두 파이프만 연결할 수 있습니다그리고 세 번째 파이프를 서로 연결할 수 없습니다.
| 압력 | 크기 | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8~18 | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8~18 | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8~18 | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
볼 밸브 의 장점
- 가장 낮은 흐름 저항
- 그것은 빠른 개방과 폐쇄를 실현 할 수 있으며 일부 구조물의 개방 및 폐쇄 시간은 0.05 ~ 0.1s에 불과하므로 테스트 스탠드의 자동화 시스템에서 사용할 수 있습니다.충돌 없이 작동 하는 경우 밸브를 빠르게 열고 닫아.
- 완전히 열려 있고 완전히 닫혀있는 경우, 봉쇄 표면의 공과 좌석과 매체 고립, 그래서 밸브 매체를 통해 고속은 봉쇄 표면의 침식을 유발하지 않습니다.
- 컴팩트 구조, 가벼운 무게, 그것은 가장 합리적인 밸브 구조를 위해 낮은 온도 중계 시스템에 고려 될 수 있습니다.
- 선택의 유연성을 제공하는 다양한 크기로 제조됩니다.
- 높은 압력 및 높은 온도 조건에서 안전한 서비스를 제공
- 다른 밸브와 비교했을 때, 그들은 더 적은 힘으로 제어됩니다.
볼 밸브 응용 프로그램
볼 밸브는 흐름 및 압력 조절에 사용되며 부식 유체, 슬러리, 정상 액체 및 가스를 위해 종료됩니다.
그들은 석유 및 천연가스 산업에서 사용되지만 많은 제조 부문과 화학 저장소에서도 자리를 찾습니다.
