| MOQ: | 1 |
| 가격: | 협상 가능 |
| 표준 포장: | 다른 밸브 구조에 따른 적당한 합판 상자 |
| 배달 기간: | 5~25 작업 일수 |
| 지불 방법: | 웨스턴 유니온, L/C (신용장), 인수 인도, D/P (지급도 조건), 머니그램, 페이팔인 전신환 |
| 공급 능력: | 500 PC / 달 |
사양

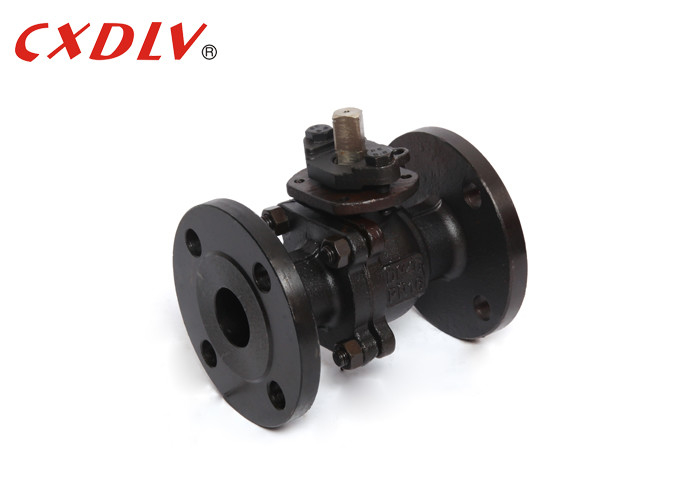

DIN 가루 플라팅 볼 밸브
적용 가능한 표준:
- 설계 및 제조:DIN 3357/1,2EN12516-1
- 연결:DIN2542~DIN2545,En1092
- 방화성 테스트: API607 4th 1993
- 시험 및 검사:DIN3230/3,En12266
크기 범위:
- DN15 ~ DN200
압력 등급:
- DIN PN10 PN16 PN25 PN40
온도 범위:
- 20 °C ~ 185 °C
| PN ((Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 120 | 105 | 75 | 58 | 18 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 125 | 115 | 85 | 68 | 18 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 130 | 140 | 100 | 78 | 18 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 150 | 165 | 125 | 102 | 18 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | 170 | 185 | 145 | 122 | 20 | 3 | 4-18 | 104 | 153 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
| 80 | 180 | 200 | 160 | 138 | 20 | 3 | 8~18 | 114 | 163 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
| 100 | 190 | 220 | 180 | 158 | 20 | 3 | 8~18 | 140 | 182 | 400 | 17 | 17 | 아니 | 11 | 아니 | 102 | |
| 125 | 325 | 250 | 210 | 188 | 22 | 3 | 8~18 | 183 | 260 | 500 | 27 | 27 | 14 | 아니 | 125 | 아니 | |
| 150 | 350 | 285 | 240 | 212 | 22 | 3 | 8-22 | 202 | 280 | 800 | 27 | 27 | 14 | 아니 | 125 | 140 | |
| 200 | 400 | 340 | 295 | 268 | 24 | 3 | 12-22 | 253 | - | 1100 | 27 | 27 | 14 | 아니 | 125 | 140 |
적용
* 작은 지름에서 몇 밀리미터, 큰 미터, 고 진공에서 고 압력까지 광범위한 응용이 가능합니다.
* 공발 밸브는 석유, 화학, 발전, 종이, 원자력, 항공, 로켓 및 기타 부문뿐만 아니라 사람들의 일상 생활에서 널리 사용되었습니다.
볼 밸브 의 장점
1추진 베어링은 밸브 스탬프의 마찰 토크를 줄이고, 이는 밸브 스탬프를 부드럽고 유연하게 만들어 장기 작동을 제공합니다.
2반 정적 성능: 볼, 밸브 줄기 및 밸브 몸 사이에 스프링이 배치되어 전환 과정으로 생성되는 정적 전기를 얻을 수 있습니다.
3폴리테트라플루로 에틸렌과 같은 재료는 좋은 자기 윤활 성질을 가지고 있으며 구형 몸과의 마찰 손실이 작기 때문에 공기 공구 밸브의 사용 수명은 길습니다.
4유체 저항은 작고, 공기 공구 밸브는 모든 종류의 밸브 중 가장 작은 유체 저항을 가지고 있습니다.
5밸브 줄기 밀폐는 신뢰할 수 있습니다. 밸브 줄기만 리프팅 움직임과 같은 움직임을 수행하기 때문에, 밸브 줄기의 포장 밀폐는 손상을 쉽게되지 않습니다.그리고 밀폐 용량은 매체의 압력이 증가함에 따라 증가합니다.
6. 훌륭한 밀폐 성능. 좌석은 PTFE와 같은 탄력 물질로 만들어져 밀폐가 쉽습니다.그리고 공기 공구 밸브의 밸브 밀착 용량은 중압 증가와 함께 증가.
모델 선택
DIN 2PC 풀 포트 플로팅 볼 밸브
| 표준 | ANSI | GB | JIS | DIN |
| 압력 | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| 소재 | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| 모델 | 1) 높은 플랫폼 모델 2) 핸들 모델 | |||
비디오
비디오
비디오
비디오
비디오
비디오
비디오
비디오
비디오
비디오
비디오
|
|
