ISO5211 플랜지 직착 패드 WCB PTFE 시아트와 함께 PN16 3 차원 볼 밸브

ISO5211 플랜지 직착 패드 WCB PTFE 시아트와 함께 PN16 3 차원 볼 밸브

MOQ: 1PC
가격: 협상 가능
표준 포장: 다른 밸브 구조에 따른 적당한 합판 상자
배달 기간: 5~25 작업 일수
지불 방법: 페이팔, 웨스턴 유니온, 인수 인도, L/C (신용장), D/P (지급도 조건), 머니그램인 전신환
공급 능력: 500 PC / 달
자세한 정보
원래 장소
중국
브랜드 이름
CXDLV
인증
CE&ISO
모델 번호
Q44F/Q45F
시체 재료:
CF8,CF8M,WCB,CF3,CF3M
볼 소재:
CF8, CF8M
시트 소재:
PTFE
포트 모델:
L 포트, T 포트
표준:
GB/ANSI/JIS
모델 부정:
Q44F-16P,Q45F-16C
제품 설명

ISO5211 TOP와 함께 3 차원 플랑지 공 밸브 PN16 주사철



 사양

유연형 볼 밸브

적용 가능한 표준:
- 설계 및 제조:GB12237-89

- 연결: JB/T79

- 방화성 테스트: API607 4th 1993

- 시험 및 검사:GB/T13927-1992

크기 범위:
- DN15 ~ DN200

압력 등급:
- PN16 PN25 PN40
온도 범위:
- -20°C~185°C



3면 공 밸브T형은 세 개의 직각 파이프가 서로 통신하고 세 번째 채널을 분리하고 통합하는 기능을 수행 할 수 있습니다.

L 3 차원 볼 밸브 유형은 서로 정사각형 인 두 파이프만 연결 할 수 있으며 세 번째 파이프를 동시에 서로 연결 할 수 없으며 배포 할 수 있습니다.두 개의 입구를 한 출구에서 분리하거나 두 개의 입구 중 하나를 한 출구로 연결하는 데 사용됩니다.다른 종류의 3-포트 밸브는 다른 가능한 흐름 방향 계획 및 위치에 설계 될 수 있습니다..

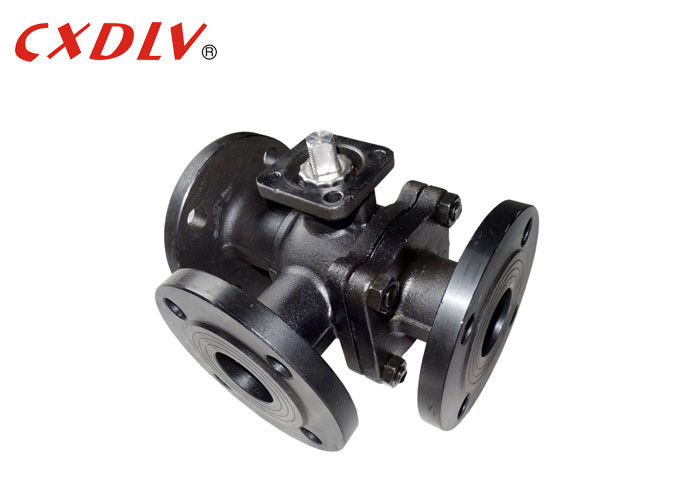

ISO5211 플랜지 직착 패드 WCB PTFE 시아트와 함께 PN16 3 차원 볼 밸브 0



압력 크기 L L1 D D1 D2 Z-φd ISO5211
φD
4-φW
PN16 15 130 65 95 65 45 4-14 F5 4-φ6
20 160 80 105 75 55 4-14 F5-F7 4-φ8
25 180 90 115 85 68 4-14 F5-F7 4-φ8
32 200 100 135 100 78 4-18 F5-F7 4-φ8
40 220 110 145 110 88 4-18 F7-F10 4-φ10
50 240 120 160 125 102 4-18 F7-F10 4-φ10



 적용

밸브는 주로 산업 순환 물 공급 및 배수, 도시 물 공급 및 배수, 고층 건물 및 호텔에 사용 됩니다물을 줄이고 파괴적인 물 망치를 제거하는 데 사용됩니다., 파이프 네트워크의 안전한 운영을 보장합니다. 환경 요구 사항을 완전히 고려하여 설계되었습니다.거주 조용하고 전력 절약 기능을 가지고.



 왜 우릴 선택했지?

1유체 저항은 낮고 저항 계수는 파이프 길이와 같습니다.


2구조는 간단하고 크기가 작고 무게가 가볍습니다.


3그것은 컴팩트하고 신뢰할 수 있으며 좋은 밀폐 특성을 가지고 있습니다. 그것은 또한 진공 시스템에서 널리 사용되었습니다.


4작업은 편리하고, 열고 닫는 것은 빠르며, 회전은 완전 개방에서 완전 폐쇄까지 90°이며, 이는 장거리 제어에 편리합니다.


5유지보수는 편리합니다, 공 밸브는 간단한 구조를 가지고 있으며, 밀폐 고리는 일반적으로 이동 가능하며, 해체 및 교체는 비교적 편리합니다.


6완전히 열려 있거나 완전히 닫혀있을 때, 공과 밸브 좌석의 밀폐면은 매체에서 격리되며 매체는 밸브의 밀폐 표면을 침식시키지 않습니다.


7소형에서 몇 밀리미터, 최대 몇 미터, 고 진공에서 고 압력까지 광범위한 응용이 가능합니다.



ISO5211 플랜지 직착 패드 WCB PTFE 시아트와 함께 PN16 3 차원 볼 밸브 1

ISO5211 플랜지 직착 패드 WCB PTFE 시아트와 함께 PN16 3 차원 볼 밸브 2
