상세 정보 |
|||
| 시체 재료: | 스테인리스 스틸 | 유리: | 붕규산염 |
|---|---|---|---|
| 자리: | PTFE | 구조: | 이중창 |
| 밸브 크기: | DN15~DN200 | 중간: | 물 오일 가스 |
| 강조하다: | 고압 시준창,CF8 시창,스테인리스 스틸 시력 유리 |
||
제품 설명

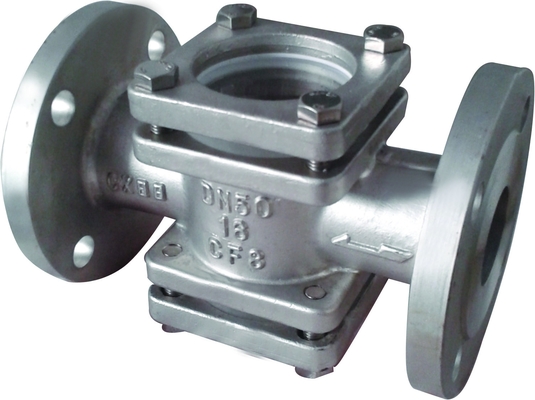

이중 플랜지 PN40 고압 시력 유리 유연강 CF8
제품 특징
시력 유리
적용 가능한 표준:
- 설계 및 제조: ASTM B16.34
- 플랜지 연결: ASTI165
- 시험 및 검사: API598
크기 범위:
- DN15~DN150
압력 등급:
- GB PN16
온도 범위:
- -20°C~185°C
흐름 지표는 파이프 라인이나 밀폐 된 용기에 대한 시각을 제공하여 사용자가 흐름이 일어나고 있는지 즉시보고 흐름의 색상, 부피 및 상태를 관찰 할 수 있습니다.
우리의 흐름 지표는 스테인리스 스틸, 탄소 스틸 및 총 금속 몸집의 선택으로 제공됩니다.250oC까지의 작업 온도와 표준 범위에서 16bar까지의 작업 압력 및 고압 범위에서 40bar까지의 작업 압력.
기술 자료
| DN | H | L | D | D1 | D2 | Z-φd | b | W | φ | E |
| 15 | 72 | 130 | 89 | 60.5 | 35 | 4-16 | 11.5 | 60×60 | 50 | 10 |
| 20 | 82 | 150 | 98 | 70 | 43 | 4-16 | 12 | 72x72 | 60 | 10 |
| 25 | 92 | 160 | 108 | 79.5 | 51 | 4-16 | 13 | 80×80 | 65 | 12 |
| 32 | 105 | 180 | 117 | 89 | 64 | 4-16 | 14 | 90×90 | 75 | 12 |
| 40 | 115 | 200 | 127 | 98.5 | 73 | 4-16 | 15 | 100 × 100 | 85 | 12 |
| 50 | 140 | 230 | 152 | 120.5 | 92 | 4~19 | 16 | 110 × 110 | 95 | 15 |
참고:
일반적인 믿음과 달리 모든 시선 가스는 마비될 수 있습니다. 렌즈와 밀폐 가스켓은 부패의 명백한 징후가 나타나기 전에 주기적으로 교체해야합니다.따라서 정기적으로 시야를 확인하고 항상 시야와 함께 예비 유리 및 밀폐를 주문하는 것이 좋습니다..
적용
1공용 서비스와 전력
2의약품
3식품 및 음료
4바이오 연료
5폐수 처리 및 관리
6그리고 화학/석유화학
모델 선택
| 제품 이름 | 흐름 시야 유리 표시기 | |||
| 연결 | 플랜지 | 스라인 | ||
| 압력 | DIN/JIS/ANSI | 0.6Mpa | ||
| 소재 | 1) CF8/SS304 2) CF8M/SS316 3) 탄소강 | |||
