상세 정보 |
|||
| 운영: | 핸들 레버 | 시체 재료: | CF8 CF8M WCB CF3 CF3M |
|---|---|---|---|
| 압력: | PN16/PN25/PN40 | 크기: | DN15~DN200 |
| 구조: | 유동구 | 연결: | 이중 플렌지 |
| 중간: | 물 오일 가스 | ||
제품 설명

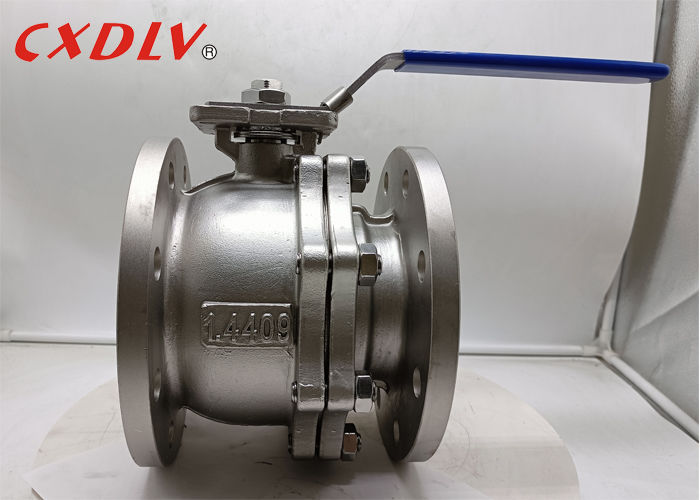

스테인리스 스틸 볼 밸브 A351Gr.CF8 플랜지 양단형 핸들 레버 포함
사양
GB 핸들 작동 볼 밸브
적용 표준:
- 설계 및 제조: DIN3357/1
- 연결: EN1092
- 면대면 연결 치수: DIN3202F4
- 테스트 및 검사: DIN3230/3
크기 범위:
- DN15~DN200
압력 등급:
- DIN PN16 PN25 PN40
온도 범위:
- -20°C~185°C
A볼 밸브는 구멍이 뚫린 중공 회전 볼을 사용하여 흐름을 제어하는 쿼터 턴 밸브의 한 형태입니다. 볼의 구멍이 흐름과 일치할 때 열리고, 밸브 핸들로 90도 회전할 때 닫힙니다. 핸들은 열렸을 때 흐름과 일직선으로 놓이고 닫혔을 때는 직각으로 놓여 밸브 상태를 쉽게 시각적으로 확인할 수 있습니다.
| 단위: mm | |||||||
| 압력 | 크기 | L | φE | φB | φC | T | f |
| PN25 | 15 | 130 | 95 | 65 | 45 | 16 | 2 |
| 20 | 150 | 105 | 75 | 58 | 18 | 2 | |
| 25 | 160 | 115 | 85 | 68 | 18 | 2 | |
| 32 | 180 | 140 | 100 | 78 | 18 | 2 | |
| 40 | 200 | 150 | 110 | 88 | 18 | 3 | |
| 50 | 230 | 165 | 125 | 102 | 20 | 3 | |
응용 분야
볼 밸브는 일반적으로 다양한 산업 분야에서 사용되는 온-오프 응용 분야에 사용되는 양방향 밸브입니다. 여기에는 물, 석유, 가스, 화학, 제약, 광업 등이 포함됩니다.
볼 밸브를 선택하는 이유?
1. 정전기 방지 성능: 볼, 밸브 스템 및 밸브 본체 사이에 스프링이 배치되어 스위칭 과정에서 발생하는 정전기를 유도할 수 있습니다.
2. 폴리테트라플루오로에틸렌과 같은 재료는 자체 윤활성이 좋고 구형 본체와의 마찰 손실이 작기 때문에 공압 볼 밸브의 수명이 깁니다.
3. 유체 저항이 낮고, 공압 볼 밸브는 모든 종류의 밸브 중에서 유체 저항이 가장 작습니다.
4. 밸브 스템 씰이 안정적입니다. 밸브 스템은 리프팅 운동과 동일한 운동만 수행하기 때문에 밸브 스템의 패킹 씰이 손상되기 쉽지 않으며, 매체의 압력이 증가함에 따라 밀봉 용량이 증가합니다.
모델 선택
2PC 풀 포트 플로팅 볼 밸브
| 표준 | ANSI | GB | JIS | DIN |
| 압력 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| 재질 | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| 모델 | 1) 하이 플랫폼 모델 2) 핸들 모델 | |||
