상세 정보 |
|||
| 소재: | WCB/CF8M/CF3M/CF8 | 자리: | ppl, rptfe, moc |
|---|---|---|---|
| 연결: | 플랜지를 올렸습니다 | 구조: | 유동구 |
| 압력: | ANSI150, ANSI300, PN16, PN40, PN64, PN25 | 처리 기술: | 정밀 주조법 |
제품 설명

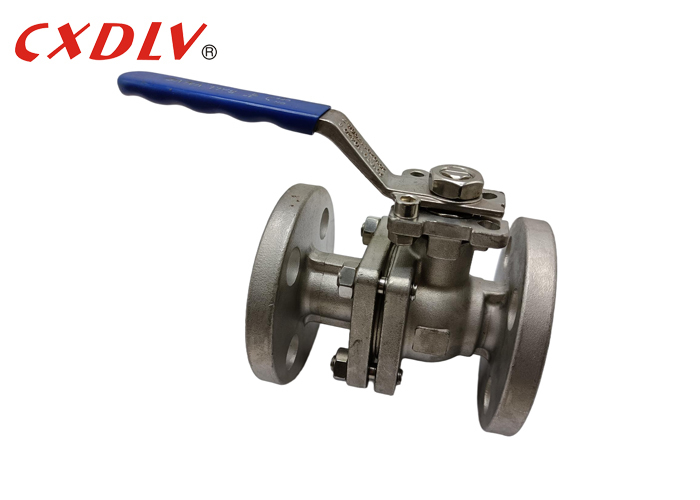

DIN PN16 SS 볼 밸브 2 슬리프 부품 ISO5211 TOP와 함께 풀 포트
사양
투입형 공 밸브
적용 가능한 표준:
- 설계 및 제조: ASME B16.34,API608
- 연결: ASME B16.5
- 얼굴 대 얼굴 차원:ASME B16.10
- 시험 및 검사: API598, API6D
크기 범위:
- 1/2" ~ 8" DN15 ~ DN200
압력 등급:
- ANSI150LB, ANSI300LB
온도 범위:
- 20 °C ~ 220 °C
| 미미 | ||||||
| 압력 | 크기 | DN | L | D1 | D2 | Z-φd |
| ANSI150 | 1 1/2" | 38 | 165 | 98.5 | 127 | 4~19 |
| 2" | 50 | 178 | 120.5 | 152 | 4~19 | |
적용
* 작은 지름에서 몇 밀리미터, 큰 미터, 고 진공에서 고 압력까지 광범위한 응용이 가능합니다.
* 공발 밸브는 석유, 화학, 발전, 종이, 원자력, 항공, 로켓 및 기타 부문뿐만 아니라 사람들의 일상 생활에서 널리 사용되었습니다.
볼 밸브 의 장점
1. 더 나은 강도와 손 레버에 대한 더 많은 표면 접촉을 위해 사각형 스핀들
2. 완전히 가공 및 닦은 습지 부위
3선택적인 방화 안전 및 반 정적 기능
4. 밀접한 종료 및 낮은 운영 토크를 위해 거울 완성 공
5더 견고하고 더 나은 조작자 친화적인 손 레버
모델 선택
JIS 10K SCS13A 플로팅 풀 포트 플랑지드 2PC 볼 밸브 내 솔리드 볼
| 표준 | ASME | |||
| 압력 | API598 | |||
| 소재 | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| 모델 | 1) 높은 플랫폼 모델 2) 핸들 모델 | |||
이 제품에 대한 자세한 내용을 알고 싶습니다
