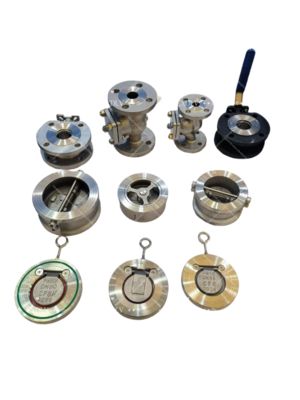

CF8M 플랩 체크 밸브 공장 직접 판매 고품질 스테인리스 스틸 실버 OEM 표준 듀얼 플레이트 체크 밸브 일반

CF8M 플랩 체크 밸브 공장은 고품질의 스테인리스 스틸 은 OEM 표준 듀얼 플레이트 체크 밸브 일반

밸브 특징 확인

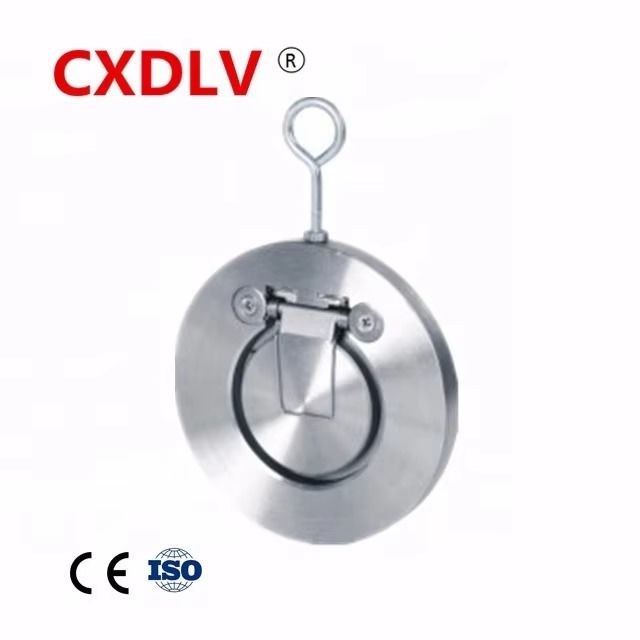

단일 디스크 웨이퍼 스윙 체크 밸브

적용 가능한 표준:
- 설계 및 제조: ASTM B16.34

- 플랜지 연결: ASTI165

- 시험 및 검사: API598

크기 범위:
1 1/2~16인치

압력 등급:
- ANSI 150LB,300LB

- JIS 10K, 20K
온도 범위:
- -20°C~180°C

(PN16) 단일 디스크 스윙 체크 밸브 차원

(단위:mm)

밸브 개요를 확인

체크 밸브파이프 시스템에서 역류 또는 배수 방지를 위해 일반적으로 사용되는 자동 종료 밸브입니다. 종종 펌프의 배charge 측면에 적용됩니다.체크 밸브는 펌프가 멈추면 시스템이 배수되는 것을 방지하고 역류로부터 보호합니다.펌프 및/또는 다른 장비에 손상을 줄 수 있습니다.

스윙 체크 밸브바퀴돌이를 하는 평평한 디스크가 있습니다. 그들은 저렴한 비용이며, 완전히 열렸을 때 낮은 머리 손실 특성을 가지고 있습니다. 하지만 디스크의 긴 스트로크와 관성 때문에,전통적인 스윙 체크 밸브가 수직 파이프 설비에서 부딪힐 수 있습니다.따라서 이러한 밸브는 때때로 레버와 무게 부속기를 갖추고 있습니다. 그들은 폐수와 같은 고체와 액체를 처리 할 수 있습니다.

       특징:

• 경제적인 설계:하중과 짧은 배치 길이는 전체 몸체, 스윙 타입 체크 밸브에 비해 초기 비용, 공간 요구 사항 및 설치 비용을 절감합니다.
• 최소한의 머리 손실: 짧은, 직선 및 사실상 방해를 받지 않는 흐름 경로를 제공함으로써 머리 손실은 최소화됩니다.
• 급속히 닫는 물 망치를 줄이기 위해: 닫는 것은 거의 제로 흐름 속도로 닫는 완전히 자동 스프링 지원 디스크를 통해 달성됩니다.싱 디스크 디자인은 흐름 반전 전에 긍정적인 셔트오프를 생성 하 고 최소로 급증 유지 하는 데 도움이 됩니다
• 유연한 부드러운 좌석: 정밀 가공 밀폐 표면과 결합하여 API 598 테스트 요구 사항을 충족하거나 초과하는 거품 밀폐를 보장합니다.
