상세 정보 |
|||
| 신체 재료: | CF8, CF8M, WCB, CF3, CF3M | 볼 재료: | CF8, CF8M, WCB |
|---|---|---|---|
| 시트 재료: | PTFE, PPL, DAKIN PTFE | 포트 모델: | 보어 |
| 기준: | GB/ANSI/JIS | 모델 번호: | Q45F-16P |
| 강조하다: | Flanged Ball Valve with T Port,5211 마운팅 패드 플랑지드 볼 밸브 |
||
제품 설명

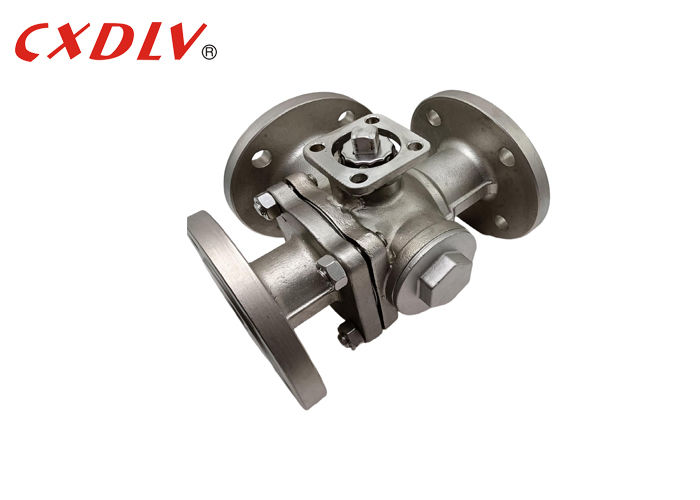

ISO5211 장착 패드 맨 스탬프와 함께 3 차원 T 포트 플랑지드 볼 밸브
사양
유연형 볼 밸브
적용 가능한 표준:
- 설계 및 제조:GB12237-89
- 연결:HG/T20592
- 방화성 테스트: API607 4th 1993
- 시험 및 검사:GB/T13927-1992
크기 범위:
- DN15 ~ DN200
압력 등급:
- PN16 PN25 PN40
온도 범위:
- -20°C~185°C
3면 공 밸브T형은 세 개의 직각 파이프가 서로 통신하고 세 번째 채널을 분리하고 통합하는 기능을 수행 할 수 있습니다.
L 3 차원 볼 밸브 유형은 서로 정사각형 인 두 파이프만 연결 할 수 있으며 세 번째 파이프를 동시에 서로 연결 할 수 없으며 배포 할 수 있습니다.두 개의 입구를 한 출구에서 분리하거나 두 개의 입구 중 하나를 한 출구로 연결하는 데 사용됩니다.다른 종류의 3-포트 밸브는 다른 가능한 흐름 방향 계획 및 위치에 설계 될 수 있습니다..
| 압력 | 크기 | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 |
적용
밸브는 주로 산업 순환 물 공급 및 배수, 도시 물 공급 및 배수, 고층 건물 및 호텔에 사용 됩니다물을 줄이고 파괴적인 물 망치를 제거하는 데 사용됩니다., 파이프 네트워크의 안전한 운영을 보장합니다. 환경 요구 사항을 완전히 고려하여 설계되었습니다.거주 조용하고 전력 절약 기능을 가지고.
왜 우릴 선택했지?
1유체 저항은 낮고 저항 계수는 파이프 길이와 같습니다.
2구조는 간단하고 크기가 작고 무게가 가볍습니다.
3그것은 컴팩트하고 신뢰할 수 있으며 좋은 밀폐 특성을 가지고 있습니다. 그것은 또한 진공 시스템에서 널리 사용되었습니다.
4작업은 편리하고, 열고 닫는 것은 빠르며, 회전은 완전 개방에서 완전 폐쇄까지 90°이며, 이는 장거리 제어에 편리합니다.
5유지보수는 편리합니다, 공 밸브는 간단한 구조를 가지고 있으며, 밀폐 고리는 일반적으로 이동 가능하며, 해체 및 교체는 비교적 편리합니다.
6완전히 열려 있거나 완전히 닫혀있을 때, 공과 밸브 좌석의 밀폐면은 매체에서 격리되며 매체는 밸브의 밀폐 표면을 침식시키지 않습니다.
7소형에서 몇 밀리미터, 최대 몇 미터, 고 진공에서 고 압력까지 광범위한 응용이 가능합니다.
