상세 정보 |
|||
| 옵션: | 작동됨 | 신체 재료: | WCB/CF8/CF8M/CF3M |
|---|---|---|---|
| 연결: | 플랜지 | 구조: | 플로팅 볼 밸브 |
| 구경: | t-bore | 모델 번호: | Q45F-16 |
| 시트 재료: | PTFE, PPL, DAKIN PTFE | ||
| 강조하다: | 베어 스템 풀 포트 볼 밸브,플랜지 엔드 다이버터 볼 밸브,다이버터 볼 밸브 |
||
제품 설명

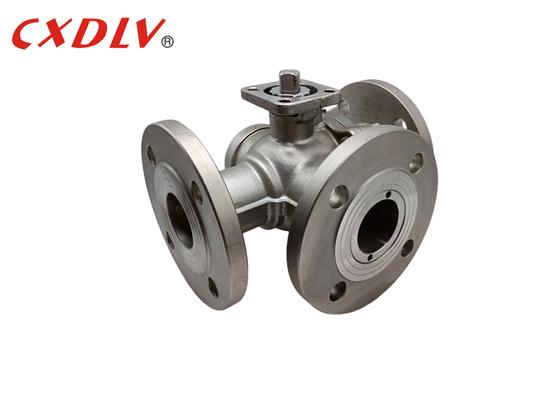

맨 줄기 풀 포트 3 방향 플랑지 끝 디버터 볼 밸브 T 포트
사양
풀 포트 3 웨이 볼 밸브
적용 가능한 표준:
- 설계 및 제조:GB12237-89
- 연결:HG/T20592,GB/T9113
- 방화성 테스트: API607 4th 1993
- 시험 및 검사:GB/T13927-1992
크기 범위:
- DN15 ~ DN200
압력 등급:
- PN16 PN25 PN40
온도 범위:
- -20°C~185°C
3면 공 밸브T형은 세 개의 직각 파이프가 서로 통신하고 세 번째 채널을 분리하고 통합하는 기능을 수행 할 수 있습니다.L 3 차원 볼 밸브 유형은 서로 정사각형 두 파이프만 연결할 수 있습니다그리고 세 번째 파이프를 서로 연결할 수 없습니다.
| 압력 | 크기 | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 32 | 200 | 100 | 140 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 |
| 40 | 220 | 110 | 150 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 165 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 185 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 200 | 160 | 138 | 8~18 | F10-F12 | 4-φ12 |
적용
1정제 공장
2석유화학
3화학 공정 장비
4프로세스 제어 응용 프로그램
5물 및 폐기물 사용
6파이프 라인 애플리케이션
특징
1. 90도와 360도까지 간격에 잠금 손잡이
2품질 투자 주조 부품
3. 안티스틱 어더링 장치
4ISO형 작동 장치 장착 구성
5. 다양한 특수 좌석 재료에서 제공됩니다.
