상세 정보 |
|||
| 힘: | 작동하는 작업 | 신체 재료: | CF8M/CF8/WCB |
|---|---|---|---|
| 연결: | 플랜지 | 구조: | 플로팅 볼 밸브 |
| 모델: | 전체 포트 | 모델 번호: | Q44F-16P |
| 강조하다: | L 포트 스테인리스 스틸 볼 밸브,플랜지 끝 스테인리스 스틸 볼 밸브,가동된 스테인리스 스틸 볼 밸브 |
||
제품 설명

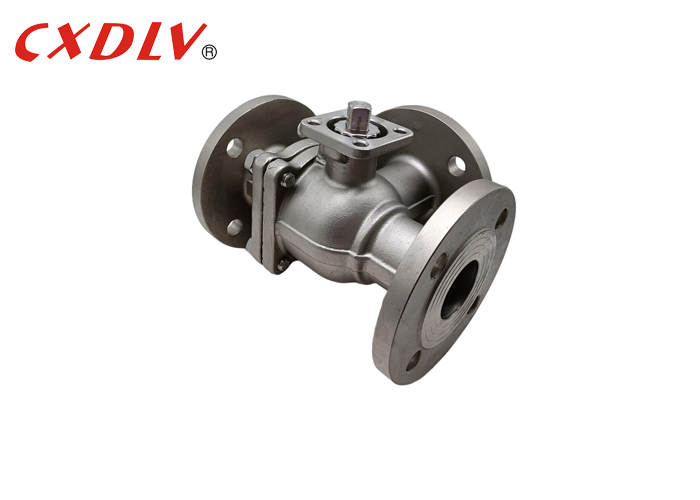

플랜지 엔드 스테인리스 스틸 L포트 3방향 볼 밸브 PN16 작동
사양
풀 포트 3방향 볼 밸브
적용 표준:
- 설계 및 제조: GB12237-89
- 연결: HG/T20592
- 테스트 및 검사: GB/T13927-1992
크기 범위:
- DN15 ~ DN200
압력 등급:
- PN16
온도 범위:
- -20°C~185°C
3방향 볼 밸브는 T 및 L 버전으로 제공됩니다. T형은 세 개의 직교 파이프가 서로 통신하고 세 번째 채널을 차단하여 분할 및 병합 기능을 수행할 수 있습니다. L 3방향 볼 밸브 유형은 서로 직교하는 두 개의 파이프만 연결할 수 있으며, 세 번째 파이프를 동시에 연결 상태로 유지할 수 없으며, 분배만 가능합니다.
| 압력 | 크기 | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 |
응용 분야
1. 정유 공장
2. 석유 화학
3. 화학 공정 장비
4. 공정 제어 응용 분야
5. 물 및 폐기물 처리 응용 분야
6. 파이프라인 응용 분야
특징
1. 90도 및 최대 360도 간격으로 잠기는 잠금 핸들
2. 고품질 투자 주조 부품
3. 정전기 방지 접지 장치
4. ISO 타입 액추에이터 장착 구성
5. 다양한 특수 시트 재료로 제공
