상세 정보 |
|||
| 힘: | 작동하는 작업 | 신체 재료: | CF8M/CF8/WCB |
|---|---|---|---|
| 연결: | 플랜지 | 구조: | 플로팅 볼 밸브 |
| 모델: | 전체 포트 | 모델 번호: | Q44F-16P |
| 강조하다: | ISO5211에 따른 디버터 밸브,PN16 3차원 디버터 밸브,전체 포트 3 차원 디버터 밸브 |
||
제품 설명

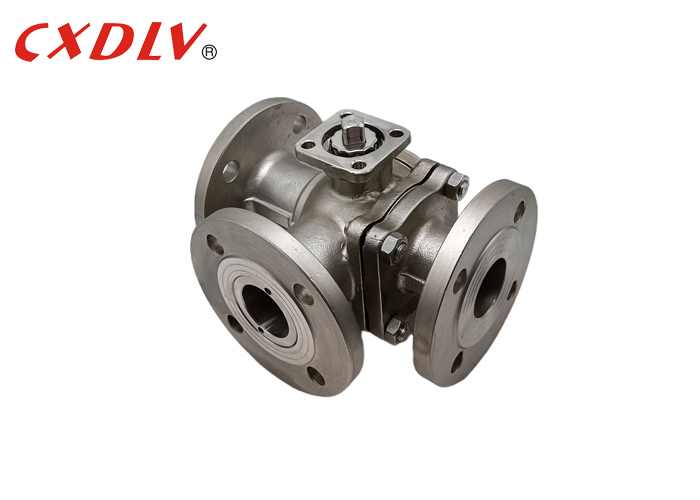

ISO5211 TOP와 함께 3면 전체 포트 플랜지드 엔드 디버터 밸브 PN16
사양
풀 포트 3 웨이 볼 밸브
적용 가능한 표준:
- 설계 및 제조:GB12237-89
- 연결:HG/T20592
- 시험 및 검사:GB/T13927-1992
크기 범위:
- DN15 ~ DN200
압력 등급:
- PN16
온도 범위:
- -20°C~185°C
3면 공 밸브T형은 세 개의 직각 파이프가 서로 통신하고 세 번째 채널을 분리하고 통합하는 기능을 수행 할 수 있습니다.L 3 차원 볼 밸브 유형은 서로 정사각형 두 파이프만 연결할 수 있습니다그리고 세 번째 파이프를 서로 연결할 수 없습니다.
| 압력 | 크기 | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 |
3개의 항구로 설계되었습니다.3면 밸브이 구성은 많은 애플리케이션에 다재다능하지만 당신이 자신을 구입하기 전에 3 차원 볼 밸브어떤 포트 구성이 시스템에 가장 적합한지 확인해야 합니다..
3면 공 밸브 구성에는 두 가지 다른 종류가 있습니다. L형 또는 T형입니다. 전체의 구멍의 모양에 따라 결정됩니다.각각의 특성이 다른 것 보다 더 좋은 특성을 가지고 있습니다.이 기사에서는우리는 L형과 T형 3면 볼 밸브의 주요 차이점을 살펴볼 것입니다..
적용
1정제 공장
2석유화학
3화학 공정 장비
4프로세스 제어 응용 프로그램
5물 및 폐기물 사용
6파이프 라인 애플리케이션
특징
1. 90도와 360도까지 간격에 잠금 손잡이
2품질 투자 주조 부품
3. 안티스틱 어더링 장치
4ISO형 작동 장치 장착 구성
5. 다양한 특수 좌석 재료에서 제공됩니다.
