상세 정보 |
|||
| 힘: | 작동하는 작업 | 본체 재질: | CF8M/CF8/WCB |
|---|---|---|---|
| 연결: | 플랜지 | 구조: | 플로팅 볼 밸브 |
| 모델: | 전체 포트 | 모델 번호: | Q44F-16P |
| 강조하다: | ISO5211에 따른 디버터 밸브,PN16 3차원 디버터 밸브,전체 포트 3 차원 디버터 밸브 |
||
제품 설명

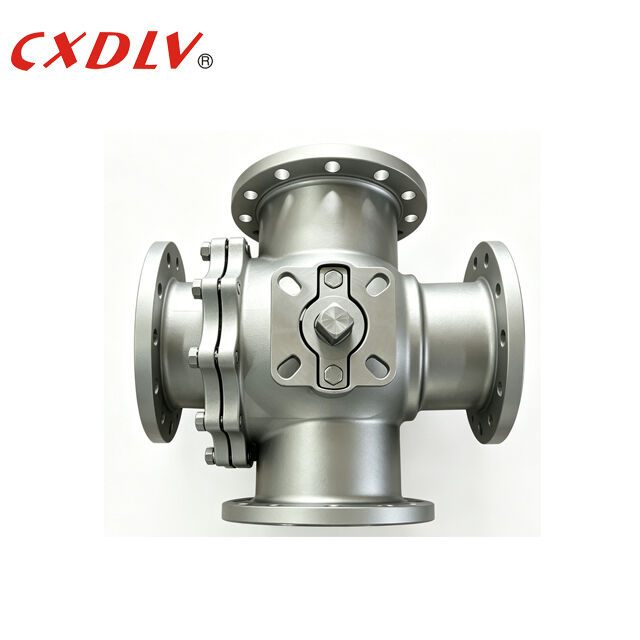

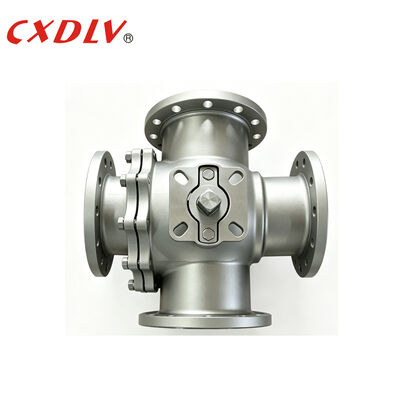

4방향 풀 포트 플랜지 엔드 볼 밸브 T-보어 PN16 ISO5211 탑
사양
풀 포트 4방향 볼 밸브
적용 표준:
- 설계 및 제조: GB12237-89
- 연결: HG/T20592
- 테스트 및 검사: GB/T13927-1992
크기 범위:
- DN15 ~ DN200
압력 등급:
- PN16
온도 범위:
- -20°C ~ 185°C
3방향 볼 밸브는 T형과 L형으로 제공됩니다. T형은 세 개의 직교 파이프가 서로 통신하고 세 번째 채널을 차단하여 분할 및 병합 기능을 수행할 수 있습니다. L형 3방향 볼 밸브는 서로 직교하는 두 개의 파이프만 연결할 수 있으며 세 번째 파이프를 동시에 연결할 수 없으며 분배만 가능합니다.
| 압력 | 크기 | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 |
세 개의 포트로 설계된 3방향 밸브는 흐름 경로의 분기 및 혼합을 허용합니다. 이 구성은 많은 응용 분야에 다용도로 사용할 수 있지만 3방향 볼 밸브를 구매하기 전에 시스템에 가장 적합한 포트 구성을 확인해야 합니다.
3방향 볼 밸브 구성에는 두 가지 유형이 있습니다. L형 또는 T형이며, 이는 전체 보어의 모양에 따라 결정됩니다. 각각은 특정 용도에 더 적합한 고유한 특성을 가지고 있습니다. 이 기사에서는 L형 및 T형 3방향 볼 밸브의 주요 차이점을 살펴보고 시스템에 설치할 밸브를 찾을 때 더 나은 결정을 내리는 데 도움이 될 것입니다.
응용 분야
- 정유 공장
- 석유화학
- 화학 공정 장비
- 공정 제어 응용 분야
- 수처리 및 폐수 응용 분야
- 파이프라인 응용 분야
기능
- 90도 및 최대 360도 간격으로 잠기는 잠금 핸들
- 고품질 주조 부품
- 정전기 방지 접지 장치
- ISO형 액추에이터 장착 구성
- 다양한 특수 시트 재질로 제공
이 제품에 대한 자세한 내용을 알고 싶습니다
