상세 정보 |
|||
| 신체 재료: | CF8, CF8M, WCB, CF3, CF3M | 볼 재료: | CF8, CF8M |
|---|---|---|---|
| 시트 재료: | ptfe | 포트 모델: | L 포트, T 포트 |
| 기준: | GB/ANSI/JIS | 모델 번호: | Q44F-16P,Q45F-16C |
제품 설명

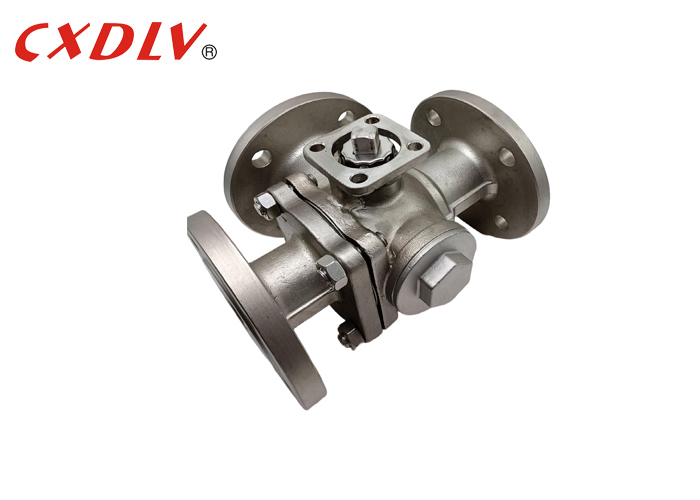

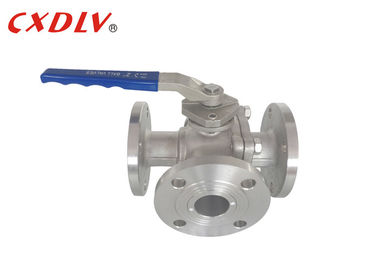

3방향 볼 밸브 플랜지 및 ISO5211 TOP 및 PN16 압력 등급을 갖춘 고압 등급의 중부하 작업용
사양
주조 플로팅 볼 밸브
적용 표준:
- 설계 및 제조: GB12237-89
- 연결: JB/T79
- 방화 테스트: API607 4th 1993
- 테스트 및 검사: GB/T13927-1992
크기 범위:
- DN15 ~ DN200
압력 등급:
- PN16 PN25 PN40
온도 범위:
- -20°C~185°C
3방향 볼 밸브는 T 및 L 버전으로 제공됩니다. T형은 세 개의 직교 파이프가 서로 통신하고 세 번째 채널을 차단하여 분할 및 병합 기능을 수행할 수 있습니다.
L 3방향 볼 밸브 유형은 서로 직교하는 두 개의 파이프만 연결할 수 있으며, 세 번째 파이프를 동시에 연결 상태로 유지할 수 없으며, 분배만 가능합니다. 이 밸브는 두 개의 입구를 하나의 출구에서 분리하거나 두 개의 입구 중 하나를 하나의 출구에 연결하는 데 사용됩니다. 다른 종류의 3포트 밸브는 다른 가능한 흐름 지향 방식 및 위치에 맞게 설계될 수 있습니다.압력
| 크기 | L | L1 | D | D1 | D2 | Z-φd | ISO5211 | φD 4-φW |
PN16 |
| 15 | 130 | 65 | 45 | 65 | 45 | 4-14 | F5-F7 | 4-φ6 | 20 |
| 160 | 125 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | 40 | |
| 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | 40 | |
| 200 | 100 | 78 | 100 | 78 | 4-18 | F7-F10 | 4-φ8 | 40 | |
| 220 | 110 | 88 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | 응용 분야 | |
| 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | 응용 분야 |
이 밸브는 주로 산업 순환 급수 및 배수, 도시 급수 및 배수, 고층 건물 및 호텔의 가압수 배출구에 사용되어 물의 역류를 차단하고 파괴적인 워터 해머를 제거하여 파이프 네트워크의 안전한 작동을 보장합니다. 환경 요구 사항을 충분히 고려하여 설계되었으며, 진동, 소음이 없고 부드럽게 작동하여 호텔, 주거 지역의 조용함을 보장하고 절전 기능을 갖습니다.
왜 우리를 선택해야 할까요?
1. 유체 저항이 낮고 저항 계수는 파이프 길이와 같습니다.
2. 구조가 간단하고 크기가 작으며 무게가 가볍습니다.
3. 컴팩트하고 신뢰할 수 있으며 밀봉 성능이 우수합니다. 또한 진공 시스템에서도 널리 사용되었습니다.
4. 작동이 편리하고 개폐가 빠르며, 완전 개방에서 완전 폐쇄까지 90° 회전하여 장거리 제어가 편리합니다.
5. 유지 보수가 편리하며, 볼 밸브는 구조가 간단하고 밀봉 링은 일반적으로 이동 가능하며 분해 및 교체가 비교적 편리합니다.
6. 완전히 열리거나 완전히 닫히면 볼과 밸브 시트의 밀봉 표면이 매체로부터 격리되어 매체가 밸브의 밀봉 표면을 침식하지 않습니다.
7. 광범위한 응용 분야, 몇 밀리미터에서 몇 미터까지, 고진공에서 고압까지 적용할 수 있습니다.
