상세 정보 |
|||
| 신체 재료: | CF8, CF8M, WCB, CF3, CF3M | 볼 재료: | CF8, CF8M |
|---|---|---|---|
| 시트 재료: | ptfe | 포트 모델: | L 포트, T 포트 |
| 기준: | GB/ANSI/JIS | 모델 번호: | Q44F-16P,Q45F-16C |
제품 설명

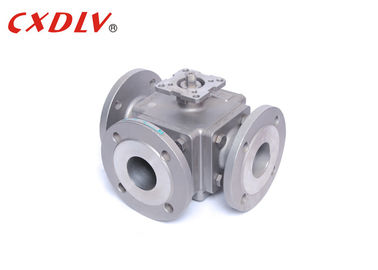

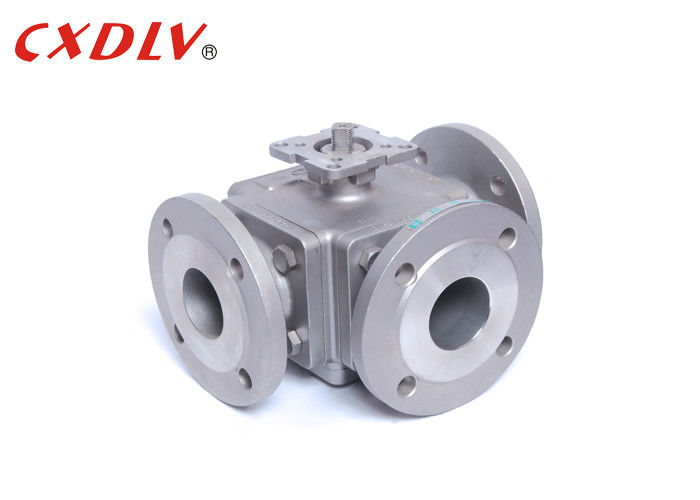

3방향 볼 밸브 플랜지 및 ISO5211 TOP 및 PN16 압력 등급을 갖춘 고압 등급의 중부하 작업용
사양
주조 플로팅 볼 밸브
해당 표준:
- 설계 및 제조: GB12237-89
- 연결: JB/T79
- 방화 테스트: API607 4th 1993
- 테스트 및 검사: GB/T13927-1992
크기 범위:
- DN15 ~ DN200
압력 등급:
- PN16 PN25 PN40
온도 범위:
- -20°C~185°C
3방향 볼 밸브는 T 및 L 버전으로 제공됩니다. T형은 세 개의 직교 파이프가 서로 통신하고 세 번째 채널을 차단하여 분할 및 병합 기능을 수행할 수 있습니다.
L 3방향 볼 밸브 유형은 서로 직교하는 두 개의 파이프만 연결할 수 있으며, 세 번째 파이프를 동시에 연결 상태로 유지할 수 없으며, 분배만 가능합니다. 이 는 두 개의 입구를 하나의 출구에서 분리하거나 두 개의 입구 중 하나를 하나의 출구에 연결하는 데 사용됩니다. 다른 종류의 3포트 밸브는 다른 가능한 흐름 지향 방식 및 위치에 맞게 설계될 수 있습니다.
| 압력 | 크기 | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 |
응용
이 밸브는 주로 산업 순환 급수 및 배수, 도시 급수 및 배수, 고층 건물 및 호텔의 가압수 배출구에 사용되어 물을 차단하고 파괴적인 워터 해머를 제거하여 파이프 네트워크의 안전한 작동을 보장합니다. 환경 요구 사항을 충분히 고려하여 설계되었으며, 진동 및 소음이 없고 부드럽게 작동하여 호텔, 주거 지역의 조용함을 보장하고 절전 기능을 갖습니다.
왜 우리를 선택해야 할까요?
1. 유체 저항이 낮고 저항 계수는 파이프 길이와 같습니다.
2. 구조가 간단하고 크기가 작으며 무게가 가볍습니다.
3. 컴팩트하고 신뢰할 수 있으며 밀봉 성능이 우수합니다. 또한 진공 시스템에서도 널리 사용되었습니다.
4. 작동이 편리하고 개폐가 빠르며, 완전 개방에서 완전 폐쇄까지 90° 회전하여 장거리 제어가 편리합니다.
5. 유지 보수가 편리하며 볼 밸브는 구조가 간단하고 밀봉 링은 일반적으로 움직일 수 있으며 분해 및 교체가 비교적 편리합니다.
6. 완전히 열리거나 완전히 닫히면 볼과 밸브 시트의 밀봉 표면이 매체로부터 격리되어 매체가 밸브의 밀봉 표면을 침식하지 않습니다.
7. 소형에서 몇 밀리미터에서 몇 미터까지, 고진공에서 고압까지 광범위하게 적용할 수 있습니다.
